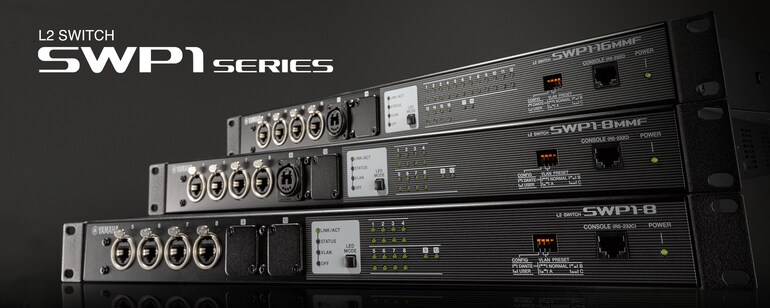

SWP1

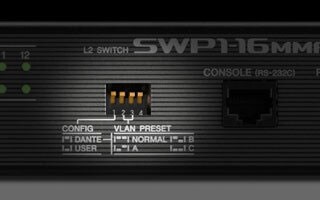

Redes Dante simples não são difíceis de configurar e operar, mas à medida que a complexidade da rede aumenta, os switches utilizados precisam de ser otimizados para trabalharem com o protocolo Dante, de forma a obterem a maior estabilidade possível. Configurar QoS, IGMP Snooping e outros parâmetros de um interruptor inteligente pode ser uma tarefa desafiante, uma vez que requer conhecimento especializado que está mais no domínio dos técnicos de TI do que dos engenheiros de som. A série SWP1 permite uma configuração otimizada para Dante que pode ser selecionada com um toque num switch DIP. Não requer experiência prévia ou treino especializado.

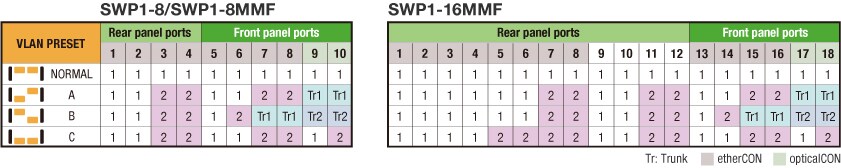

Uma rede verdadeiramente eficiente deve ser capaz de gerir vários dispositivos em simultâneo: comunicação Dante, StageMix e outras funcionalidades inteligentes, assim como programas de computador que permitem a mistura digital ou controlar a potência de amplificação e muito mais. Mas quantos mais elementos de comunicação combinar numa única rede, maior a probabilidade de eventuais problemas e interferências. A utilização de domínios virtuais de VLAN para isolar vários tipos de dados é a solução ideal, mas este tipo de configuração também exige alguns conhecimentos de informática. A série SWP1 inclui três predefinições VLAN que podem ser facilmente selecionadas através de interruptores DIP. Existe ainda um modo de utilizador (USER) que permite uma customização completa da configuração VLAN. *As portas 9 e 10 do SWP1-8, a porta 10 do SWP1-8MMF e a porta 18 do SWP1-16MMF ficam disponíveis quando se instala o módulo opcional MMF-SWP1.

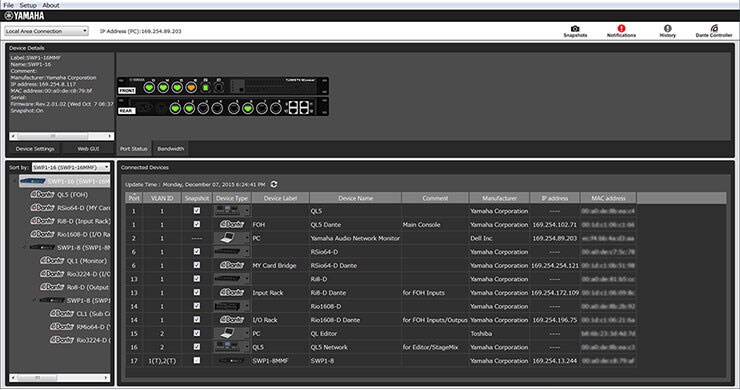

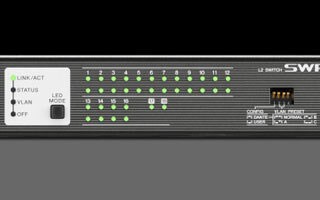

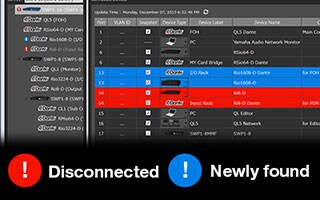

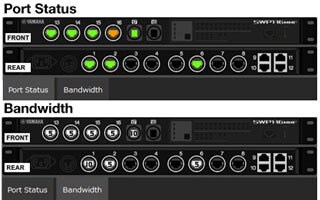

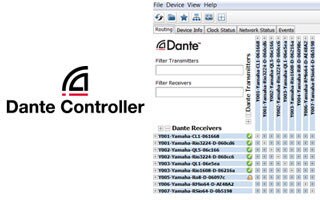

A gestão eficaz da rede Dante depende de uma série de parâmetros, tais como o tráfego de rede, o estado do switch e as informações individuais do dispositivo Dante. A aplicação dedicada Yamaha LAN Monitor proporciona uma visão abrangente num ecrã único de todos os parâmetros necessários quando utilizada com os switches da série SWP1. Chamamos a este tipo de visão geral gráfica “visibilidade de rede”. Pode até recolher uma captura de ecrã do estado normal da rede e definir um alarme para o avisar se algum parâmetro mudar, para que os problemas possam ser identificados e resolvidos de forma rápida e fácil. A aplicação Dante Controller também pode ser iniciada a partir do Yamaha LAN Monitor com um único clique, proporcionando uma solução completa de rede Dante num único computador.

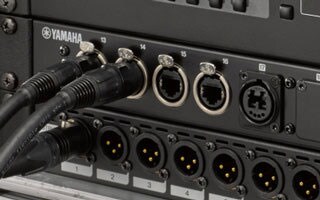

A fiabilidade é essencial para aplicações de som ao vivo. Não há desculpas para interromper o espetáculo devido a problemas de som. Os switches de redes convencionais apresentam geralmente conetores RJ45 para serem compatíveis com os conetores dos computadores aos quais se encontram ligados, mas esta série apresenta conetores etherCON resistentes e fiáveis que são diretamente compatíveis com os conetores etherCON das mesas de mistura das séries CL/QL da Yamaha e outros dispositivos com compatibilidade Dante.

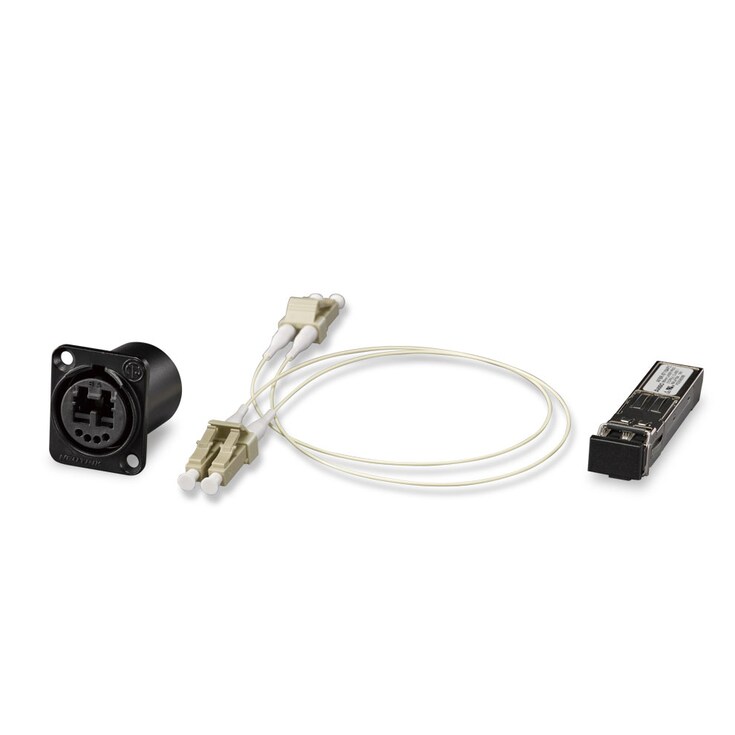

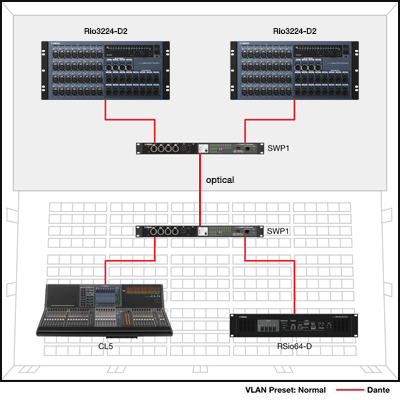

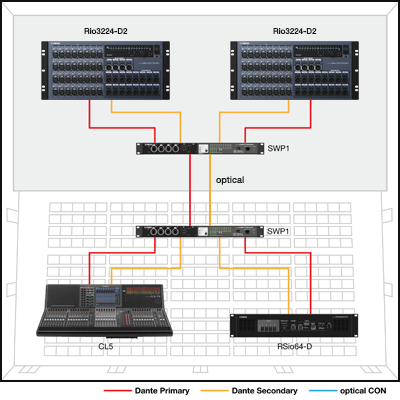

Os modelos SWP1-8MMF e SWP1-16MMF incluem conetores opticalCON com capacidade de multifibra. Ambos os modelos permitem transmissão ao longo de distâncias até 300 metros. O módulo de fibra ótica opcional MMF-SWP1 pode ser adicionado para permitir utilizar dois cabos de fibra ótica para estabelecer uma ligação redundante. O protocolo de Rapid spanning tree (RSTP) também é suportado por ligações redundantes.

Os switches da série SWP1 incluem um conetor do tipo XLR-4-32, para além do convencional conetor AC IN. +24V DC adicionados ao conetor EXT DC INPUT fornecem alimentação redundante que mantém o dispositivo a trabalhar mesmo que ocorra algum problema ao nível da alimentação AC. Para maior fiabilidade o conetor AC é do tipo de tranca (V-Lock), o que minimiza a possibilidade de acidentalmente se desligar.

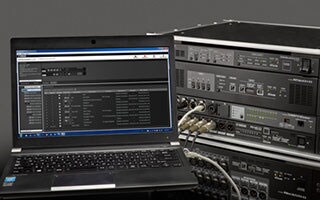

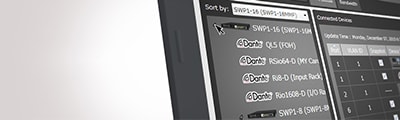

Compreender como é que vários switches instalados em diferentes locais se encontram ligados, assim como os dispositivos de rede se encontram ligados a esses switches, é uma tarefa desafiante e morosa. A aplicação Yamaha Audio Network Monitor torna a topologia geral da rede bastante percetível, fornecendo ao utilizador uma visualização detalhada sobre as interligações entre os vários switches e os dispositivos Dante. Para tal basta apenas ligar um computador Windows ao switch SWP1 mais próximo e lançar o programa Yamaha Audio Network Monitor.
