Disponível em dois tamanhos e dois subgraves para escolher o modelo ideal para uma determinada aplicação.
Linha de produtos
MA2120Power Amplifiers
Lo-Z/Hi-Z switchable Class-D mixer amplifier (Lo-Z: 120W x2 @4Ω, 100W x2ch @3Ω/8Ω, Hi-Z: 120W x2ch or 200W x1ch, 70V/100V) equipped with 6 mic/line inputs, 2 stereo inputs and powerful DSP functions for high quality music playback and microphone use.
- Easy setup, and a user-friendly interface for effortless operation
- Supporting Lo-Z (120W x2ch @4Ω or 100W x2ch @3Ω/8Ω) and Hi-Z (120W x2ch or 200W x1ch, 70V/100V) speaker systems
- Flexible 6 mic/line inputs and 2 stereo inputs, with all 6 mic inputs featuring a 24V settings
- DSP functions for music playback and microphone use (Feedback Suppressor, Priority Ducker, Leveler, Compressor, Reverb & Echo)
- Bass and treble stereo source EQ with an enhancer function
- Output EQ for optimizing the sound of each Output channel
- Built-in speaker EQ optimum for Yamaha VXC/VXS series speakers, as well as HPF and selectable LPF settings
- Capable of controlling sources and volumes seperately in two areas (Source/volume zoning)
- Service areas or zoning areas can be expanded by adding a PA2120
- Remote volume control and microphone on/off switching via optional DCP control panels (DCP4V4S, DCP1V4S, DCP4S, max 2 units)
- Intelligent protection function ensures safe, reliable operation
- Certified by ENERGY STAR
- Certified as Yamaha Eco Products
- Space-saving 1U rack size (*sufficient space must be provided above and below the unit for airflow and cooling.)
PA2120Amplificadores
Amplificador Classe-D comutável - baixa e alta impedância - equipado com 1 entrada de linha estéreo/2 mono.
- Instalação simples e interface de fácil utilização para uma operação sem esforço.
- Suporta sistemas de colunas de baixa impedância (120 W x 2 canais @ 4 Ω ou 100 W x 2 canais @ 3 Ω/8 Ω) e alta impedância (120 W x 2 canais ou 200 W x 1 canal, 70 V/100 V).
- Entradas de linha: 1 estéreo/2 mono.
- Equalização da saída para optimizar o som de cada canal de saída
- Equalização de altifalantes incorporada para optimizar o desempenho das colunas da série Yamaha VXC/VXS, bem como configurações de filtros agudos e graves
- Capaz de controlar fontes e volumes separadamente em duas áreas (distribuição por zona de fonte/volume)
- As zonas de serviço ou zonas de distribuição podem ser aumentadas adicionando um PA2120
- Controlo remoto do volume e microfone desligado/ligado através de painéis de controlo DCP opcionais (DCP4V4S, DCP1V4S, DCP4S, DCP4S, máx. 2 unidades)
- A função de protecção inteligente garante um funcionamento seguro e fiável
- Certificado ENERGY STAR
- Certificado de Produto Verde Yamaha
- Formato compacto de rack 1U (deve ser deixado espaço suficiente acima e abaixo da unidade para circulação de ar e arrefecimento)
MA2030aPower Amplifiers
Lo-Z/Hi-Z switchable Class-D mixer amplifier (Lo-Z: 30W x2ch, Hi-Z: 60W x1ch) equipped with 3 types of selectable stereo inputs, 2 mic inputs and powerful DSP functions for high quality music playback and microphone use.
- Easy setup, and a user-friendly interface for effortless operation
- Supporting Lo-Z (30W @3Ω/4Ω/8Ω) and Hi-Z (60W x1ch, 70V/100V) speaker systems
- Flexible 2 mic inputs and selectable 3 stereo inputs
- Advanced DSP functions for music playback and microphone use (Feedback Suppressor, Priority Ducker, Leveler)
- Bass and treble stereo source EQ with enhancer function
- Built-in speaker EQ optimum for Yamaha VXC/VXS series speaker
- Built-in HPF
- Service zone can be expanded by adding a PA2030a
- Remote volume control and microphone on/off switching via the optional DCP control panels (DCP1V4S, 1 DCP panel per unit)
- Intelligent protection function ensures safe, reliable operation
- Certified as Yamaha Eco Products
- Space-saving 1U rack size (*sufficient space must be provided above and below the unit for airflow and cooling.)
PA2030aPower Amplifiers
Lo-Z/Hi-Z switchable Class-D amplifier (Lo-Z: 30W x2ch, Hi-Z: 60W x1ch) equipped with 1 stereo/2 mono line inputs; can be combined with the MA2030a mixer amplifier.
- Easy setup, and a user-friendly interface for effortless operation
- Supporting Lo-Z (30W @3Ω/4Ω/8Ω) and Hi-Z (60W x1ch, 70V/100V) speaker systems
- 1 stereo/2mono line inputs
- Built-in speaker EQ optimum for Yamaha VXC/VXS series speaker
- Built-in HPF/LPF
- Intelligent protection function ensures safe, reliable operation
- Certified as Yamaha Eco Products
- Space-saving 1U rack size (*sufficient space must be provided above and below the unit for airflow and cooling.)
Opções
DCP1V4SPainel de Controlo Digital
Painel de controlo de montagem na parede equipado com 1 volume e 4 interruptores para as séries DME7, MTX/MRX e MA/PA. Ligação fácil por CAT5 com RS485 + alimentação. Podem ser ligados no máximo 8 DCPs a 1 DME7 e à série MTX/MRX. 1 DCP1V4S pode ser ligado a 1 MA2030a/MA2030. Podem ser ligados no máximo 2 DCPs a 1 MA2120 ou a 1 PA2120.
DCP4SPainel de Controlo Digital
Painel de controlo de montagem na parede equipado com 4 interruptores para as séries DME7, MTX/MRX e MA/PA. Ligação fácil por CAT5 com RS485 + alimentação. Podem ser ligados no máximo 8 DCPs a 1 DME7 e à série MTX/MRX. Podem ser ligados no máximo 2 DCPs a 1 MA2120 ou a 1 PA2120.
DCP4V4SPainel de Controlo Digital
Painel de controlo de montagem na parede equipado com 4 volumes e 4 interruptores para as séries DME7, MTX/MRX e MA/PA. Ligação fácil por CAT5 com RS485 + alimentação. Podem ser ligados no máximo 8 DCPs a 1 DME7 e à série MTX/MRX. Podem ser ligados no máximo 2 DCPs a 1 MA2120 ou a 1 PA2120.
RKH1 Rack mount kit
- Rack mount kit for MA2030a/MA2030/PA2030a/PA2030
Features
Soluções simples e inteligentes
Com configuração rápida, fácil e operação intuitiva, os amplificadores de potência compactos das séries MA e PA tornam mais fácil do que nunca dar vida ao seu espaço comercial. O MA2030a e o PA2030a são soluções de áudio ideais para lojas, restaurantes, salas de aula ou instalações públicas como hospitais. O MA2120 e o PA2120 atendem às demandas de uma ampla gama de aplicações que requerem maior potência, bem como funcionalidade DSP mais flexível e controle de zona. Todos os modelos combinam um design acessível e discreto com desempenho eficiente e flexível. O MA2030a e o MA2120 oferecem capacidade de mixagem com controle de equalização de fonte (graves / agudos), bem como algumas das mesmas tecnologias DSP de última geração que são recursos aclamados dos equipamentos de áudio profissionais da Yamaha. Seja fornecendo música de fundo para um café ou restaurante ou alimentando uma sala de conferências ou outro aplicativo que requeira entrada de microfone, os amplificadores da série MA / PA são ferramentas simples, mas poderosas, que podem ajudar a estabelecer um ambiente de som comercial ideal.

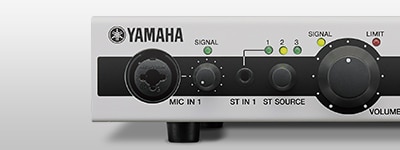

Interface simples e intuitivo
Entradas de linha stereo e entradas de microfone (série MA)
Funções DSP otimizadas para música ambiente (série MA)
Alternável para sistemas de baixa impedância (3/4/8 Ω) e alta (70/100 V)
EQ de fonte estéreo com função Enhancer (série MA)
EQ para otmizar o desempenho com os alto-falantes incorporados da série VXC/VXS da Yamaha
Fácil expansão de zona com amplificadores da série PA (PA2030a excluído)
Os painéis de controle DCP opcionais permitem um controle de volume remoto conveniente, comutação ON / OFF do microfone e ativação do carrilhão (PA2030a excluído)
Controle de qualidade e confiabilidade Yamaha líder da indústria
Design compacto que economiza espaço
Todos os modelos possuem design de resfriamento natural com espaço suficiente ao redor para o fluxo de ar se dissipar.
MA/PA Series Features
-
Casual. Smart. Powerful.

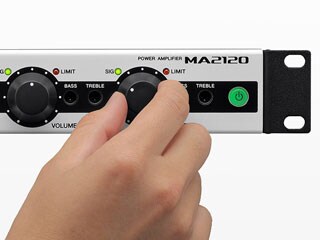

Criada para ser fácil de usar
As séries MA e PA de amplificadores oferecem características poderosas num chassis de metal, compacto e durável. São desenhadas para uma operação simples e intuitiva, que faz com que treino ou experiência seja desnecessária. Por exemplo, o potenciómetro de volume de output foi feito para ser o foco no design do painel frontal, melhorando a operação diária, minimizando a possibilidade de erro. Não é necessário qualquer tipo de software, programação ou equipamento para a instalação ou preparação. Qualquer pessoa pode, rápida e facilmente, preparar um sistema que irá debitar o melhor som possível numa larga gama de aplicações.

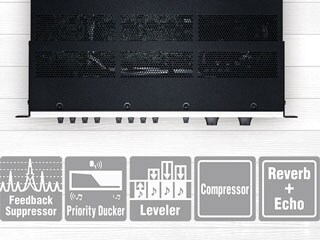

O DSP da Yamaha é uma ferramenta para aprimorar a sua escuta de Musica e o funcionamento com Microfones
As características avançadas do DSP para música de fundo são eficientemente encaixadas no muito compacto invólucro do amplificador MA e PA. Tem um Feedback Suppressor que pode eliminar feedbacks incomodativos, quando se usa um microfone, um Priority Ducker, que ajusta levemente os níveis quando é detetado, no input, um microfone para anúncios, um Leveler, que mantém o nível geral, menos quando deteta outro input, entre outros. As características adicionais do MA2120 são reverb, echo e processamento por compressor, que podem ser usadas para melhorar o som e a qualidade do input de microfone, numa variedade de aplicações.
Seguro e eficiente em qualquer ambiente

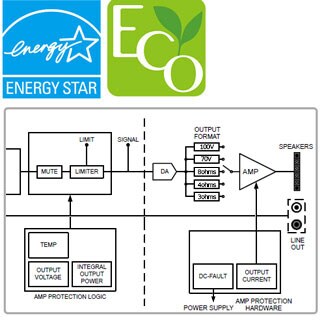

The heart of the MA and PA series is a highly efficient Class-D amplifier design that delivers ample output while consuming very little power. It also includes intelligent protection circuitry inherited from Yamaha’s flagship touring amplifier series, effectively protecting both the amplifier and connected speakers. Efficient naturally cooled designs that do not require cooling fans contribute to high reliability as well as quiet operation.
The MA2120 and PA2120 are both certified by ENERGY STAR,* the internationally recognized standard of energy efficiency accorded to environmentally friendly equipment. Both models feature an auto standby function that minimizes power consumption by automatically switching to standby mode when no audio input is detected for more than 25 minutes. Normal operation resumes as soon as audio input is detected. The energy-efficient MA/PA Series amplifiers are also certified as Yamaha Eco Products.**
* ENERGY STAR is a US Environmental Protection Agency (EPA) voluntary program that helps businesses and individuals save money and protect the climate through superior energy efficiency.
**Yamaha Eco Products are part of Yamaha’s voluntary initiative dedicated to environmentally-friendly product development.
-
The Flexibility You Need
Suporta sistemas de som Lo-Z e Hi-Z
As séries MA/PA aceitam diretamente sistemas de som de alta impedância e baixa impedância, sem haver necessidade de transformadores adicionais ou outro equipamento que possa fazer subir preços da instalação, espaço e aumentar custos. Quando se tem sistema de som a 3Ω, ou a uma baixa impedância mais alta (3Ω/4Ω/8Ω, selecionável), os amplificadores MA2030a e PA2030a têm um output de 30W por canal, para dois canais. Em alta impedância, 70V ou 100V, o output da ligação de linha é um e chega aos 60W. Da mesma forma, quando usando um sistema de baixa impedância a 4Ω, os amplificadores MA2120 e PA2120 ficam com 120W por cada um dos dois canais. Quando ligados a 3Ω/8Ω, estes amplificadores conseguem dar 100W por canal. Em modo de alta impedância (70V,100V), a ligação de linha consegue dar 200W por canal, que é ideal para instalações de tamanho médio. Além disso, como as séries MA/PA podem ser usadas em toda a gama comercial de colunas de instalação da Yamaha, tem escolha e flexibilidade para desenhar o sistema de som que vai ao encontro das suas especificidades. Como dito, por exemplo, uma unidade de MA2120 ou PA2120 consegue suportar um sistema de colunas full-range no modo de alta impedância, assim como subwoofers no modo de baixa impedância. Com o MA2030a ou o PA2030a, os quais têm um output, pode-se fazer um sistema similar, juntando duas unidades de amplificação.

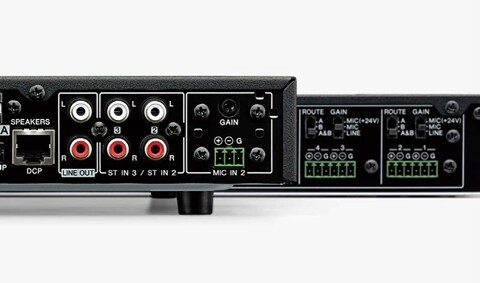

Os amplificadores de mistura MA2030 e o MA2120 oferecem conectividade flexível para um largo espetro de aplicações. O MA2030a vem equipado com dois inputs de microfone (XLR combo jack e Euroblock) e três inputs stereo (RCA). O input XLR combi jack no painel frontal faz com que a montagem para discursos seja fácil e rápida. O MA2120 inclui seis inputs, microfone e linha (Euroblock) e dois inputs stereo (RCA, stereo mini phone). Todos os seis inputs de microfone têm um switch de 24V para phantom power. Inputs 5 e 6 podem ser também usados como inputs MONO SUM, para uma capacidade de inputs expandida.
Funções Flexíveis de EQ

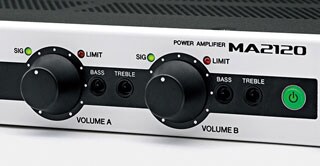

The MA2030a features bass and treble stereo source EQ controls. With EQ knobs of MA2030a front panel, the low and high frequency contours of the stereo input sources can be adjusted. The source EQ also includes an enhancer function* that adds harmonics as necessary for improved sound. With MA2120, an output EQ can be set for each output channel.
In addition, all MA/PA Series amplifiers come equipped with speaker EQ that provides ideal equalization for Yamaha VXS/VXC speakers, LPF** and HPF.
*The MA2120 features the stereo source EQ with an enhancer function for Input 7 - 8, as well as the source EQ for Input 1 - 6. Also, an output EQ can be set for each output channel.
**MA2030a excluded

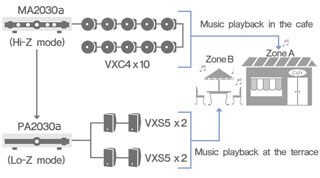

Construa um sistema ideal para as suas necessidades
As séries MA/PA são capazes de controlar fontes de input e volumes para duas áreas separadas (source/volume zoning). Por exemplo, numa loja de vestuário, com a secção de roupa de senhora no andar de baixo e a secção de homem no andar de cima, ou num restaurante com mesas de refeição e outra zona de bar, podem ser enviadas músicas de fundo e anúncios a volumes diferentes, de forma a complementar a atmosfera de cada ambiente. Uma vez que o MA2120 tem dois canais de output, os utilizadores podem facilmente gerir o volume/fonte por zonas, para duas áreas separadas com esta unidade (Por favor, siga o Sistema de Demonstração 4 e 5). Além do volume por zona, os switches do painel traseiro ROUTE selecionam a fonte do input para cada área. O output para as colunas podem ser combinados, através da configuração dos DIP switch. Para espaços maiores, o PA2120 ou PA2030a podem se adicionados como expansão do sistema, aumentando as áreas com o volume zoning. Juntando o MA2030a com o PA2030a, consegue-se cobrir duas áreas com o volume zoning. Por exemplo, como mostra a imagem, a música de fundo pode tocar dentro do café, com um volume baixo, enquanto a mesma música toca, a um nível moderado, no terraço exterior.

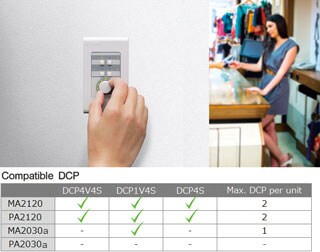

Controlo remoto da série opcional DCP, Painel de Controlo Digital
The optional DCP control panels* allow remote volume control, microphone ON/OFF switching, and triggering the built-in chime for announcements.
* DCP4V4S, DCP1V4S and DCP4S, up to two units in total, can be connected to MA2120 and PA2120. One unit of DCP1V4S can be connected to MA2030a.
Sistemas

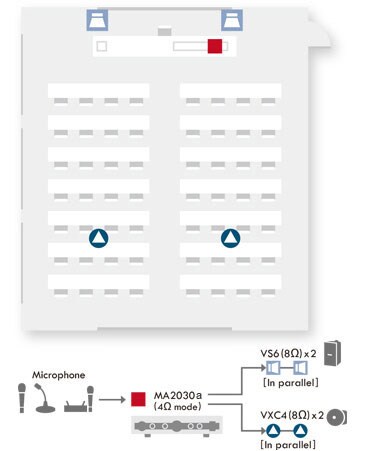

System Example 1. Classroom
This system is suitable for use in classrooms. The MA2030a is used in 4Ω mode to drive two parallel-connected VS6 surface mount speakers (8Ω each) via one channel and two parallel-connected VXC4 ceiling speakers (8Ω each) via the other channel.

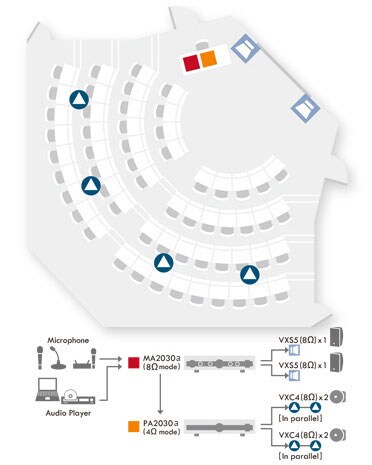

System Example 2. Auditorium
This system is suitable for use in lecture halls, conference rooms. An MA2030a is used in 8Ω mode and a PA2030a is used in 4Ω mode, driving a pair of VXS5 surface mount speakers (8Ω each) and four VXC4 ceiling speakers (8Ω each) respectively. Multiple microphones can be connected to the MA2030a, and overall output level in the room can be easily controlled via the front-panel volume knob.

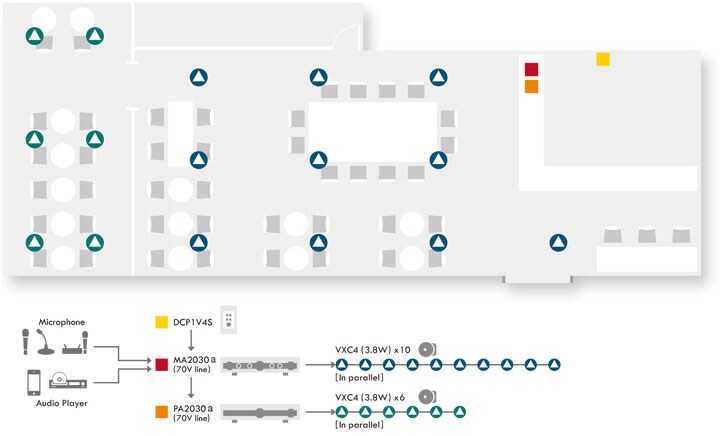

System Example 3. Cafe
This figure shows a system that would be ideal for a café, bar, or restaurant. Both the MA2030a and PA2030a are set to drive 70-volt lines, powering a total of sixteen VXC4 ceiling speakers in two zones via their 3.8W transformer taps. The MA2030a and PA2030a panel controls can be used for independent volume control in their respective zones, while a wall-mounted DCP1V4S control panel allows convenient adjustment of overall volume. Since the MA2030a accepts simultaneous input from audio players and microphones, this simple system can handle basic BGM for normal business as well as announcements and special events.

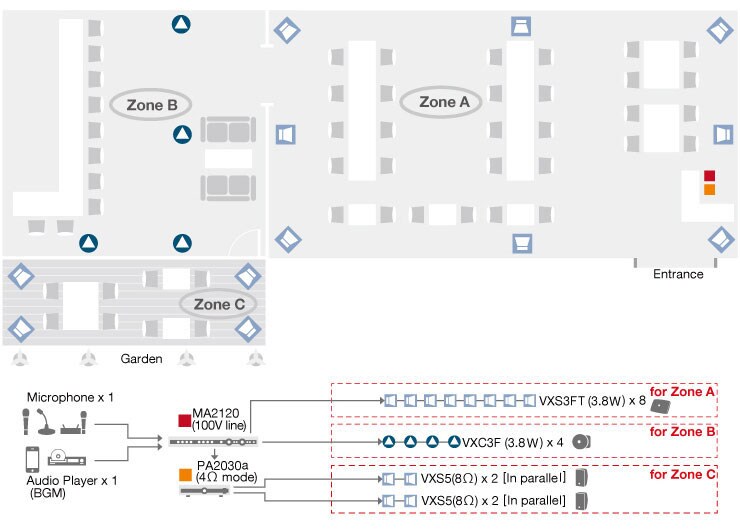

System Example 4. Restaurant with Bar and Terrace
This figure shows a system that would be ideal for a restaurant with a bar and terrace area. The MA2120 is set to drive 100-volt lines, powering a total of 8 VXS3FT surface mount speakers via their 3.8W transformer taps, as well as 4 VXC3F ceiling speakers. The MA2120 can deliver different sources at different volumes in the respective zone. The PA2030a at 4Ω mode Lo-Z connection drives a total of 4 VXS5 surface mount speakers in parallel, delivering the same BGM at higher level.

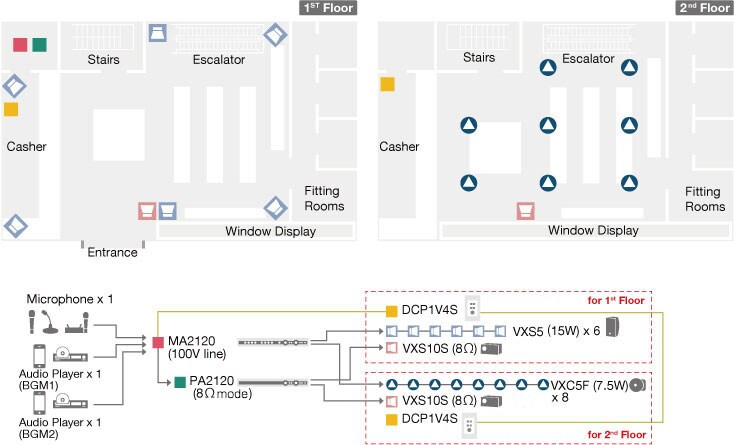

System Example 5. Retail Store with Two Floors
This figure shows a system of an apparel store with two floors, requiring different music at different output levels in each floor. The MA2120 is set to drive 100-volt lines, powering a total of 6 VXS5 surface mount speakers for 1st Floor and 8 VXC5F ceiling speakers for 2nd Floor. The additional PA2120 drives a VXS10S subwoofer for each floor, giving more comfortable bass to the music. The DCP1V4S controller panels allows volume control of each floor as well as mic on/off switching for store announcements.
