ProVisionaire Design

Integrated design software for variety of Yamaha audio equipment

ProVisionaire Design is a software application for Windows operating systems that allows comprehensive, intuitive design of sound systems that use compatible Yamaha products. It is compatible with a wide range of Yamaha products including the DME7/MRX7-D*/MTX processors, XMV/PC‐D amplifiers, Rio/Tio interfaces, VXL-P speakers, ADECIA solutions, and more.

ProVisionaire Design facilitates sound system design and setup by allowing flexible component layout, signal routing, and parameter editing in open-architecture processors such as the DME7 and MRX7-D. It also provides a comprehensive overview of components and signal routing in MTX series fixed-architecture processors. A wide range of high-quality audio components that only a leader in the field of professional sound reproduction can provide is supported including REV-X for refined reverb, and the Dugan Auto Mixer for flawless automated mixing. It also supports logic components that can be used to create control sequences. ProVisionaire Design can be used in conjunction with the ProVisionaire Control computer applications for comprehensive control of any project, from system design and setup to everyday operation and management. Editor widgets can be dragged and dropped into ProVisionaire Control, allowing parameters to be easily assigned to the ProVisionaire Control KIOSK and ProVisionaire Touch KIOSK applications as well.

*MRX7-D support scheduled for fall of 2023.

Yamaha ProVisionaire Design: Integrated design software for variety of Yamaha audio equipment

Devices that Support Design

*There are models that are not available in some regions.

Conceção flexível do sistema

Predefinições flexíveis

Yamaha ProVisionaire Design: Flexible Presets

As predefinições podem ser criadas para dispositivos ligados/agrupados, para além de dispositivos individuais, proporcionando uma maior flexibilidade na configuração de predefinições para diferentes aplicações.

O agrupamento de dispositivos aumenta a eficiência da configuração e da operação

Yamaha ProVisionaire Design: Device Grouping Enhances Setup and Operation Efficiency

Os dispositivos podem ser atribuídos a grupos, permitindo a aplicação de vários tipos de controlo ao grupo como um todo. Por exemplo, a chamada de predefinições, o silenciamento (mute) geral, a sincronização e outros podem ser atribuídos a grupos inteiros para uma operação e gestão eficientes.

Ajuste fino e fluxo de trabalho eficiente

Yamaha ProVisionaire Design: Fine Tuning and Efficient Workflow

O ProVisionaire Design é uma ferramenta poderosa para engenheiros de som e integradores de sistemas. Não só permite o controlo detalhado de uma gama abrangente de parâmetros do amplificador e do altifalante, como os canais individuais podem ser ligados ou agrupados conforme necessário. Os parâmetros de equalização, delay (atraso) e outros parâmetros relacionados também podem ser associados. Tudo isto pode contribuir para uma conceção e configuração eficientes de sistemas bem afinados.

Configuração flexível de áudio/controlo

Configuração de áudio

O ProVisionaire Design suporta a conceção de sistemas de áudio de alto desempenho e de atuações ao vivo para um grande número de componentes de áudio. Em sistemas baseados no DME7 ou no MRX7-D, ele permite que os componentes do dispositivo sejam dispostos de forma livre e flexível e que os parâmetros internos sejam facilmente ajustados para alcançar os resultados sonoros necessários. Os componentes disponíveis vão desde os essenciais básicos, como Combiner, Delay, Dynamics, Effect, EQ, Filter, Meter, Matrix Mixer, Router, Source Selector e Speaker Processor, até funções de nível mais elevado, como Comp260, DCA, Dugan Automixer, REV-X e muito mais.

  • Yamaha ProVisionaire Design: Dugan Automixer

Dugan Automixer

  • Yamaha ProVisionaire Design: Delay Matrix

Matriz de atraso

  • Yamaha ProVisionaire Design: Room Combiner

Combinador de sala

  • Yamaha ProVisionaire Design: AEC

AEC

  • Yamaha ProVisionaire Design: Ducker

Ducker

  • Yamaha ProVisionaire Design: EQ

Equalização

  • Yamaha ProVisionaire Design: Rev-X

Rev-X

  • Yamaha ProVisionaire Design: Comp260

Comp260

  • Yamaha ProVisionaire Design: DCA

DCA

Control configuration (DME7)

By using control components, you can recall parameters in sequence based on simple logic principles governed by statements such as AND, OR, COMPARE. It can be used to describe a wide range of complex relationships in a process by wiring control component and audio component. The logic function enables more complex control designs that go beyond just GPI control, allowing us to meet the detailed requirements of our users.

  • Yamaha ProVisionaire Design: Button

Botão

  • Yamaha ProVisionaire Design: Fader

Fader

  • Yamaha ProVisionaire Design: Logic

Logic

  • Yamaha ProVisionaire Design: Compare

Comparar

  • Yamaha ProVisionaire Design: Max/Min

Máximo/Mínimo

  • Yamaha ProVisionaire Design: Delay

Delay

  • Yamaha ProVisionaire Design: Router

Router

  • Yamaha ProVisionaire Design: GPI In

Entrada GPI

  • Yamaha ProVisionaire Design: GPI Out

Saída GPI

Preparação

Offline Simulation (supports DME7)

Yamaha ProVisionaire Design: Offline Simulation (supports DME7)

- Audio routing for logic control setups created offline can be checked and tested without the need to actually have any devices connected.

Probe Monitoring (supports DME7)

Yamaha ProVisionaire Design: Probe Monitoring (supports DME7)

- Two probe monitoring points can be defined.

- The signals from the two probe monitor points can be assigned to different output channels and monitored independently.

- Advanced applications of two probe monitor points to check the correlation between the processor input signal and direct microphone signal.

Sincronização

Yamaha ProVisionaire Design: Synchronization

- Depois de efetuadas as verificações offline utilizando as funções de Simulação Offline e Monitorização da Sonda descritas acima, tudo o que falta fazer para completar a configuração é carregar os dados no dispositivo, reduzindo significativamente o tempo de configuração.

- Todo o sistema pode ser colocado online de uma só vez ou os dispositivos podem ser colocados online individualmente e testados um de cada vez.

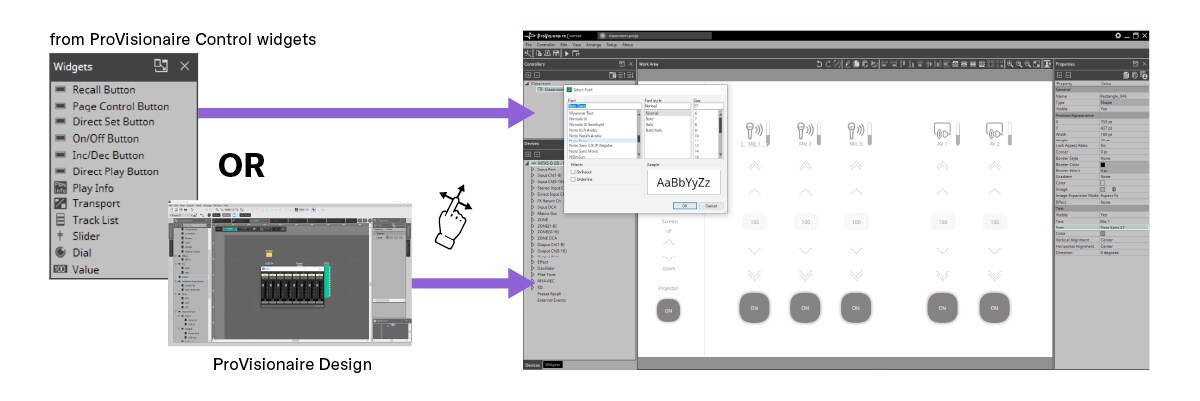

Controller UI Design

An Intuitive Approach to Flexible Controller Design

Microphone faders, ON/OFF switches, and other widgets can be freely placed and arranged on the design page by dragging and dropping from ProVisionaire Design. This provides an easy, intuitive way to create original controllers that are ideally configured for the target installation. Multiple design pages are available so that different control panels can be provided for different audio zones and/or users, with presets and parameter settings optimized for each.

Yamaha ProVisionaire Design: An Intuitive Approach to Flexible Controller Design

ProVisionaire Design

System design software for Yamaha PA systems

As cores e acabamentos apresentados podem variar relativamente ao produto real.
