Série QL

O som da Yamaha tem como princípio a reprodução o mais fiel possível à fonte. A série QL apresenta circuitos e componentes que foram desenhados e selecionados com grande cuidado de forma a oferecer uma pureza de som, da entrada à saída, sem precedentes. Com base nesta sólida base sonora torna-se possível tirar todo o partido de processadores internos integrados tais como o Portico 5033/5043, desenvolvido em cooperação com Rupert Neve, de forma a moldar e criar de acordo com as necessidades musicais. Para uma gama alargada de aplicações de discurso, as funcionalidades integradas de mistura automática, desenvolvidas pela Dan Dugan Sound Design, possibilitam obter um equilíbrio perfeito de canais, permitindo ao utilizador concentrar a sua atenção na otimização do som em geral.

Pode encontrar uma variedade de características no seu sistema, mas se as mesmas não forem eficazmente integradas num sistema operativo que lhe forneça um acesso rápido perdem o seu valor acrescentado. O design dos faders e controladores da série QL abrange igualmente um cuidado especial dedicado às formas e materiais empregues. A boa visibilidade dos mostradores de nomes de canais, e as suas cores, trazem simplicidade e eficiência à utilização geral do sistema. O interface é uma ligação vital entre a mesa de mistura e o engenheiro por isso merece todo o nosso cuidado e atenção.

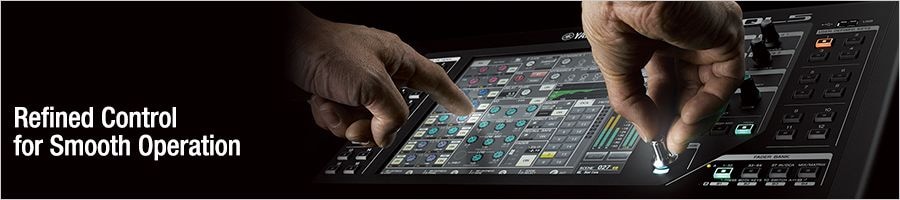

O recurso à tecnologia ""Touch and Turn"", introduzida na série CL, tem sido entusiasticamente adotada por engenheiros de som em todo o lado. A série QL oferece as mesmas vantagens de utilização: toque no parâmetro que deseja controlar diretamente no ecrã e depois gire o botão ""Touch and Turn"", localizado em baixo, para a direita do ecrã de forma a fazer os ajustes necessários. A cor apresentada abaixo do controlador altera-se para a mesma do parâmetro selecionado permitindo uma identificação fácil e livre de erros. É simples, eficaz e deveras intuitivo.

O sistema de canais de seleção da Yamaha oferece uma visão compreensiva dos parâmetros de canais disponíveis com capacidade de seleção direta através do seu amplo ecrã de toque. O ecrã é do mesmo tipo do que aquele presente nas mesas de mistura da série CL, permitindo um elevado grau de visibilidade e uma resposta eficiente para uma utilização sem problemas. O controlo manual, através de controladores físicos dedicados, assim como os botões com a tecnologia inovadora ""Touch and Turn"" oferecem um acesso rápido aos parâmetros essenciais das mesas de mistura QL para uma utilização simples e eficiente do sistema.

Os desígnios sonoros do utilizador são, em primeira instância, transmitidos à mesa de mistura por intermédio dos faders. Seguindo a tradição já implementada na série CL, de controladores inspirados nos painéis de carros topo de gama, os faders QL fornecem fiabilidade e conforto no seu manuseamento, independentemente do sitio em que toque no botão. Até os materiais utilizados na produção dos botões de fader foram selecionados para a otimização do toque. O rebordo dos botões foi especialmente moldado para permitir uma visão clara da escala do fader a partir de praticamente qualquer ângulo.

"Teclas Definidas pelo Utilizador"" que podem ser configuradas para corresponder aos parâmetros, outra característica tradicional das mesas de mistura digitais da Yamaha, as mesas de mistura da série QL também possuem ""Botões Definidos pelo Utilizador"", configuráveis no ecrã, para uma variedade de parâmetros. A combinação destas duas funcionalidades de definição pode aumentar consideravelmente a velocidade e eficiência de utilização das mesas de mistura.

Todos os inputs analógicos estão assignados a um banco ou grupo de canais de Fader, enquanto outros canais de input e output podem ser acedidos através da troca de bancos. Quatro bancos de Fader para customização estão também disponíveis permitindo ao utilizador configurar qualquer combinação de canais desejada para uma maior eficiência em qualquer aplicação. As configurações dos Fader customizados também podem ser guardadas e facilmente selecionadas em futuras utilizações.

Pequenos mostradores acima de cada fader apresentam o nome do canal assim como a configuração do fader. Existe também uma barra colorida que se ilumina com oito cores diferentes, correspondentes às cores dos canais apresentadas no painel touch principal, para uma fácil identificação visual. As oito cores, mais a cor ""negra"", constituem um total de nove agrupamentos por cores. Estes mostradores, de ótima visibilidade, oferecem uma excelente clareza visual tanto em ambientes luminosos de exteriores, como em ambientes escuros de interiores.

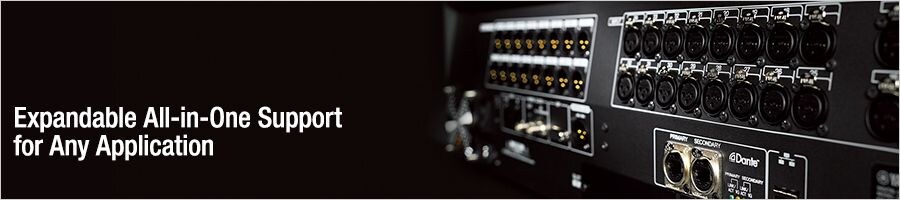

Cada consola da série QL oferece uma grande capacidade de input e output integrados que suporta uma variedade de aplicações sem a necessidade de uma stage box ou outros equipamentos externos (32 inputs e 16 outputs para a QL5 e 16 inputs e 8 outputs para a QL1). Poderá recorrer a uma mesa de mistura única para vários trabalhos o que se traduz numa maior portabilidade e facilidade de configuração do seu equipamento.

A tecnologia de sincronização oferece melhores resultados - menor latência e vibrações e melhor eficiência de desempenho - numa rede de simples e rápida configuração. IDs individuais assignados a cada dispositivo, numa rede Dante, permitem uma deteção automática do dispositivo e consequente ligação. Uma configuração rápida oferece maior disponibilidade de tempo para dedicar ao que verdadeiramente interessa: a mistura de som.

Cabos e interruptores podem falhar por vezes mas com o apoio da rede Dante, para redundância de ligações, um problema na rede não irá prejudicar o seu trabalho. Ligações redundantes primárias e secundárias podem ser definidas numa configuração de rede em estrela, de forma a que problemas que sucedem em qualquer parte da rede não interrompam o fluxo de sinal ou deitem toda a rede abaixo.

A capacidade de ligar diretamente portas de input a portas de output, sem recorrer a canais de mistura, fornece uma liberdade sem precedentes para o routing de sinais entre inputs e outputs analógicos, a rede Dante e slots MY. Por exemplo, a consola QL pode ser usada como dispositivo I/O para outras mesas de mistura das séries CL e QL, funcionando simultaneamente como consola de monitorização. Não só precisa apenas de uma consola QL para utilização como consola de monitorização ou I/O, como os ganhos analógicos podem ser controlados remotamente através da consola CL ou QL FOH. É também possível misturar sinais analógicos recebidos na consola e, ao mesmo tempo, transmiti-los para um sistema de gravação multifaixas através da rede Dante. As possibilidades de ligações são variadas.

Quando se partilha inputs entre várias consolas recorrendo à rede Dante e à funcionalidade ""Port to Port"", os acertos de ganho feitos numa consola poderão eventualmente causar alterações inesperadas no ganho noutras mesas de mistura. A funcionalidade de compensação de ganho impede essas situações problemáticas. A compensação de ganho é aplicada automaticamente na fase digital de forma a que o total de ganho transmitido através da rede se mantenha constante.

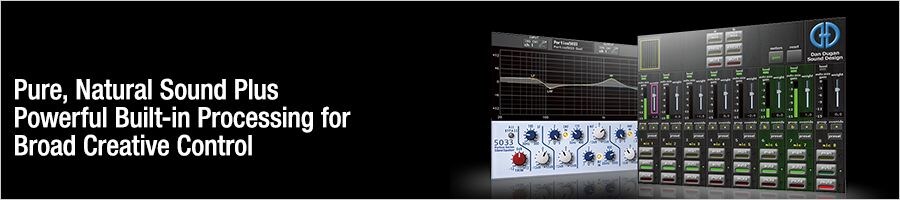

Até 8 processadores VCM, incluindo os processadores de Portico desenvolvidos em colaboração com Rupert Neve, e que são considerados standards na indústria da música a nível mundial, podem ser montados num rack virtual e utilizados para oferecer o tipo de desempenho que anteriormente apenas processadores externos analógicos de topo eram capazes de apresentar.

Portico 5033/5043: These devices immaculately model the full sonic depth and breadth of the original analog equalizer and compressor/limiter modules by Rupert Neve. They are not only ideal for adding first-class studio-quality processor sound to your mix, but are also remarkably easy to set up for optimum effect. Merely inserting these outstanding models in the signal path can enhance the sound.

U76: A studio standard that is ideal for a wide range of applications. It even features a RATIO “ALL” button that simulates the effect of engaging all of the ratio buttons on the original.

Opt-2A: This is a model of one of the most widely used optical studio compressors from the 1960’s. The distinctive and highly regarded compression and release characteristics of the original are recreated with remarkable precision.

- EQ-1A O equalizador de estúdio clássico em que este modelo se baseia ainda hoje tem grande procura e é reconhecido pela resposta musical do seu tubo de vácuo e circuitos EQ do transformador, assim como pelas suas excelentes características de acentuação/atenuação.

Dynamic EQ: This original EQ module detects level variations in specified frequency bands in real time, dynamically adjusting EQ gain to provide pinpoint compression, limiting, and de-essing. A refined interface contributes to fast, easy operation.

Buss Comp 369: The K's Lab team has created an accurate VCM (Virtual Circuitry Modeling) model of an acclaimed buss compressor that is relied on in broadcast and recording studios around the world. As the name implies, Buss Comp 369 is ideal for inserting on the stereo mix buss for increased loudness, more uniform levels, and warm overall sound. It is an excellent choice for live sound as well as broadcast applications.

MBC4 Multiband Compressor: The MBC4 is a four-band multiband compressor for the console's Premium Rack, combining a refined GUI with advanced VCM modeling for high overall operability and sonic performance. The musical response of highly regarded analog compressors was studied in depth and recreated in detail in the MBC4, providing flexible dynamics processing while retaining the integrity and musicality of the source.

Up to eight of the 46 available ambience effects and 8 available insert effects can be mounted in the QL virtual rack. That selection includes a number of high-end Yamaha REV-X reverb processors for sophisticated sonic control. Any of the mounted effects can be individually switched to graphic EQ operation as required.

Comp 276: This model is a composite of several analog compressors that were popular in recording studios in the 70’s. Anyone who is familiar with the originals will recognize the characteristic punch and fatness this device delivers.

Open Deck: Here’s a unique effect that models both the analog circuitry of well-known professional tape decks plus the characteristics of the tape used with them. You can simply choose a deck that offers the sound you need, or combine different recording and playback decks for a range of useful variations.

- Comp 260 O compressor/limitador que serviu como base para este modelo atingiu um grande sucesso no final dos anos 70, destacando-se pela fiabilidade de circuitos de deteção de nível RMS e pelo controlo de nível efetuados pelos VCAs.

- EQ 601 Para um som de EQ analógico suave, este modelo recria uma topologia de circuitos popular dos anos 70.

O rack do Equalizador Gráfico (GEQ) é ideal para inserir EQ gráficos no output e outras portas. Podem ser montados no bastidor até oito equalizadores gráficos de 31 canais, e qualquer um destes pode ser trocado para utilização como equalizador gráfico de 15 canais duplo (Flex15GEQ) que controla quaisquer 15 canais selecionados dos 31 disponíveis. Com oito slots em rack isto permite um máximo de 16 processadores EQ em simultâneo. As unidades Automixer Dan Dugan podem ser inseridas nos canais de input através do rack GEQ fornecendo até 16 canais de mistura automática para aplicações de discurso.

Um dispositivo de memória USB ligado nas portas USB do painel frontal permite a gravação de 2 faixas diretamente em formato mp3. Não precisa de levar consigo outros equipamentos externos para gravação e pode, por exemplo, entregar logo aos músicos a gravação da sessão assim que terminarem. Ficheiros de som nos formatos mp3, AAC ou WMA gravados no dispositivo de memória USB, a partir de um computador ou outra fonte, podem ser automaticamente reproduzidos para uma prática fonte de BGM ou efeitos de som sem a necessidade de equipamentos adicionais de reprodução.

As mesas de mistura da série QL até tornam mais fácil a gravação ao vivo em multifaixas. Com o software da Placa de Som Virtual Dante torna-se possível transferir áudio diretamente para um computador com sistema operativo Windows ou Mac ligado à rede Dante. Com uma aplicação DAW dedicada a correr no seu computador, como a Steinberg Nuendo Live (vendida separadamente) poderá gravar até 64 faixas simultaneamente. Para além de ser a melhor forma de criar gravações profissionais e de grande qualidade de eventos ao vivo, esta funcionalidade é também perfeita para criar as faixas necessárias para testes de som virtuais.

Várias mesas de mistura QL podem ser ligadas em cascata através de cartões de I/O, tal como o MY16-AE, para criar um sistema com elevada capacidade de canais como as configurações áudio de grande escala requerem. As mesas de mistura QL também podem ser ligadas em cascata a outras mesas digitais da Yamaha, tal como as da série CL, para uma maior flexibilidade num sistema de som de grande escala.

Para além de uma grande capacidade de input e output analógico, as mesas de mistura da série QL apresentam os mesmos protocolos de rede áudio Dante que fornecem uma conetividade superior às mesas de mistura da série CL. Existe ainda uma funcionalidade ""Port to Port"" inovadora que pode ligar qualquer porta de entrada a qualquer porta de saída permitindo às mesas de mistura QL funcionarem como um processador remoto, por exemplo, para outras mesas de mistura QL ou CL. Outras funcionalidades que trazem flexibilidade a este sistema, como a capacidade de gravação de duas ou mais faixas, slots de expansão MY duplos para processamento ou a possibilidade de adicionar outros dispositivos de processamento remotos quando necessário, tornam as mesas de mistura QL apropriadas para serem usadas como componente central num leque variado e alargado de aplicações de som.

Com a aplicação StageMix QL para iPad é possível controlar remotamente a mistura a partir de um lugar na audiência, por exemplo, ou junto dos músicos em palco. O modelo QL5 incluí mesmo um suporte para iPad, à esquerda do painel, integrando harmoniosamente o iPad com o interface da mesa QL. Existe ainda a aplicação Editor QL para computadores com sistema operativo Windows ou Mac que permite a definição de parâmetros, online ou offline, através de computador. O Editor QL é uma excelente ferramenta para gestão de dados de configuração e edição de listas de correções, por exemplo, e a capacidade de entrada das teclas também pode ser muito vantajosa a nível de poupança de tempo para a edição do nome de canais, etc. O StageMix QL e o Editor QL podem, também, ser usados simultaneamente e são aplicações ideais para não perder tempo.

No specialized programming skills are required. An intuitive interface makes it easy to create faders for volume control and switches for channel on/off, for example, and position photographs or other graphic elements on the tablet screen as required to create original control panels that are ideally suited to individual applications and users. In addition, ProVisionaire Touch and ProVisionaire Control can control CL/QL/TF series digital mixers, MTX and MRX series processors, XMV series and PC-D/PC-DI series power amplifiers, R series (ADDA) and Tio1608-D I/O rack, DZR-D series powered loudspeakers and DXS XLF-D powered subwoofers and Nexo NXAMPmk2 powered TD controller. It is easy to combine those parameters onto the one screen.

Uma vez que os dados de mistura das séries QL e CL são compatíveis, pode ler e usar diretamente dados criados em qualquer mesa de mistura de ambas as séries. O tempo e esforço despendidos a configurar as suas misturas pode voltar a ser usado noutros trabalhos. Para além disto, a aplicação informática de Conversão de Ficheiros das mesas digitais da Yamaha oferece ainda compatibilidade com as mesas de mistura PM5D, M7CL e LS9. Todos os arranjos que já fez podem voltar a ser utilizados em ocasiões futuras.

Na mesa de mistura podem ser guardadas até 300 configurações da mesa de mistura, designadas ""cenas"", e imediatamente acedidas quando necessário. Estão ainda disponíveis as funcionalidades de visualização prévia de uma configuração, assim como a transferência de ficheiros de configuração para um dispositivo de memória USB.

Até 1000ms de retardamento nos canais de input facilita uma compensação precisa da fase de microfone, enquanto que um atraso até 1000ms nos canais de output é vantajoso para compensar a distância de altifalantes e a sua afinação na sala.

Todos os canais apresentam equalizadores de parâmetros de 4 bandas e dois processadores dinâmicos (um processador dinâmico para os outputs). Também é possível selecionar de-esser para qualquer passagem de banda no equalizador.

16 grupos DCA permitem o agrupamento flexível de vários canais de input para um controlo em simultâneo.

Vários canais podem ser atribuídos a qualquer um dos 8 grupos de Mute, para silenciamento ou ativação instantânea do som, com uma nova função de regulação do nível de luz.

Um grande número de funções da mesa de mistura, incluindo Envio de Fader, Tap Tempo, e Definido por Sel, podem ser atribuídas a 12 Teclas Definidas pelo Utilizador, para acesso manual instantâneo.

O acesso limitado às funções da mesa de mistura QL pode ser facultado a utilizadores menos experientes evitando acidentes através de várias combinações de Teclas Definidas pelo Utilizador, que podem ser memorizados na própria mesa de mistura, assim como num dispositivo de memória USB.

Um interface de GPI de 5-inputs/5-outputs permite às mesas de mistura QL responder com inputs a interruptores externos, assim como transmitir o estado de on/off a dispositivos externos.
