Linha de produtos

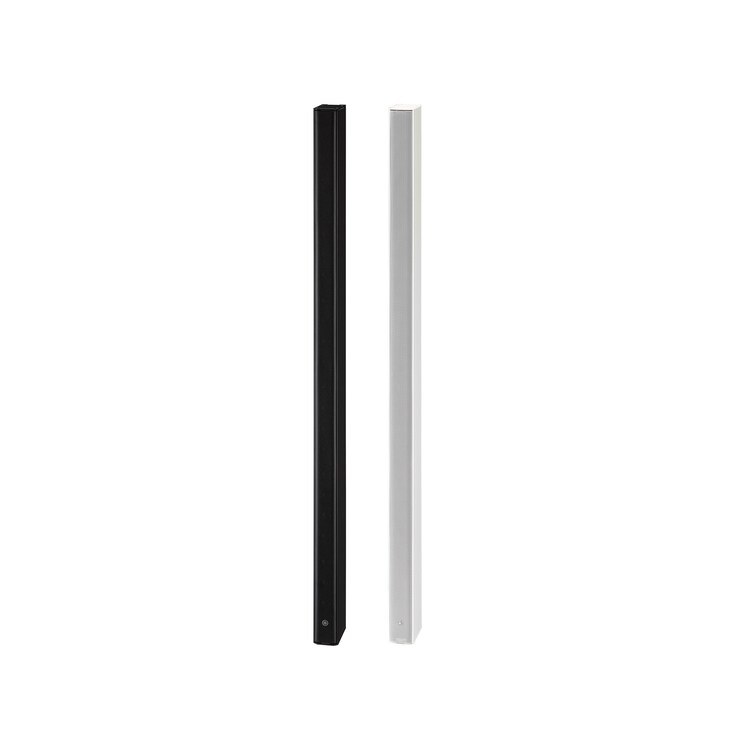

VXL1B-24 / VXL1W-24
Coluna Line Array Slim, com 24 altifalantes de 1,5”
- Altifalantes full-range de 1,5” (3,75 cm) com magnéticos de neodímio
- Dispersão horizontal de 170° para SPL uniforme numa área ampla
- A cobertura vertical pode ser selecionada como 20° (Padrão) ou 40° (Wide)
- O design slim integra-se em qualquer decoração
- Disponível: preto ou branco
- As colunas podem ser pintadas para combinar com a decoração
- Inclui suporte de parede
- ¡Acessórios opcionais facilitam várias possibilidades de instalação.
VXL1B-16 / VXL1W-16
Coluna Line Array Slim, com 16 altifalantes de 1,5”
- Altifalantes full-range de 1,5” (3,75 cm) com magnéticos de neodímio
- Dispersão horizontal de 170° para SPL uniforme numa área ampla
- A cobertura vertical pode ser selecionada como 20° (Padrão) ou 40° (Wide)
- O design slim integra-se em qualquer decoração
- Disponível: preto ou branco
- As colunas podem ser pintadas para combinar com a decoração
- Inclui suporte de paredesupplied
- Acessórios opcionais facilitam várias possibilidades de instalação.

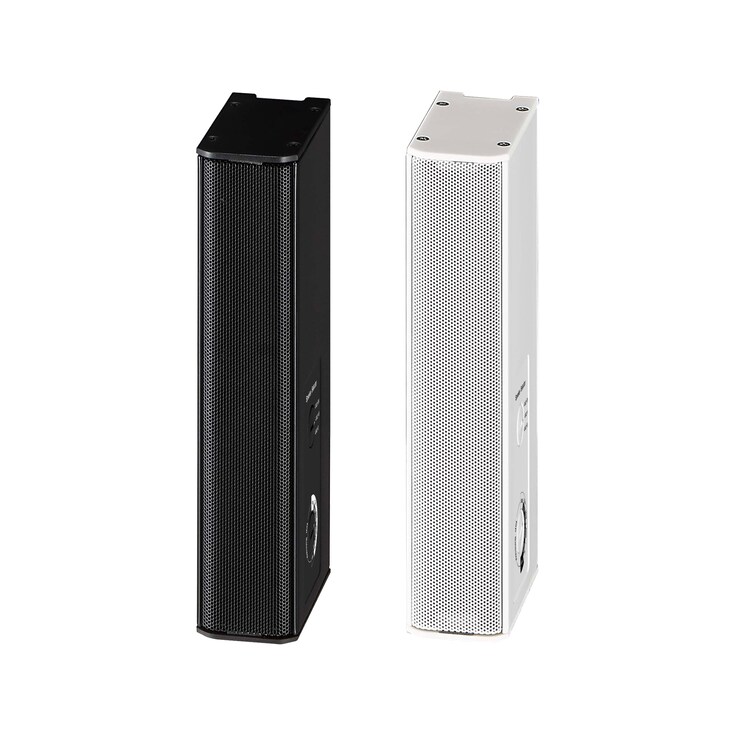

VXL1B-8 / VXL1W-8
Coluna Line Array Slim, com 16 altifalantes de 1,5”
- Altifalantes full-range de 1,5” (3,75 cm) com magnéticos de neodímio
- Dispersão horizontal de 170° para SPL uniforme numa área ampla
- O design slim integra-se em qualquer decoração
- Disponível: preto ou branco
- As colunas podem ser pintadas para combinar com a decoração
- Inclui suporte de parede
- Acessórios opcionais facilitam várias possibilidades de instalação.
VXL1B-24-WR / VXL1W-24-WR
Slim line array speaker with 24 x 1.5” drivers
- Weather-resistant model
- IP55
- 1.5 inch (3.75 cm) full-range speaker units with neodymium magnets
- Wide horizontal dispersion for uniform SPL over a wide area
- The vertical coverage can be selected from two modes, Normal and Wide
- Slim design complements any interior décor
- Available in basic black or white
- Enclosures can be painted to match surroundings
- Optional dedicated bracket for outdoor installations
VXL1B-16-WR / VXL1W-16-WR
Slim line array speaker with 16 x 1.5” drivers
- Weather-resistant model
- IP55
- 1.5 inch (3.75 cm) full-range speaker units with neodymium magnets
- Wide horizontal dispersion for uniform SPL over a wide area
- The vertical coverage can be selected from two modes, Normal and Wide
- Slim design complements any interior décor
- Available in basic black or white
- Enclosures can be painted to match surroundings
- Optional dedicated bracket for outdoor installations
VXL1B-8-WR / VXL1W-8-WR
Slim line array speaker with 8 x 1.5” drivers
- Weather-resistant model
- IP55
- 1.5 inch (3.75 cm) full-range speaker units with neodymium magnets
- Wide horizontal dispersion for uniform SPL over a wide area
- Slim design complements any interior décor
- Available in basic black or white
- Enclosures can be painted to match surroundings
- Optional dedicated bracket for outdoor installations
Opcionais:
WMB-L1B / WMB-L1W
Suporte de parede para a série VXL
- Modelos compatíveis: VXL1-24/16/8
- Suporte de parede com capacidade de ajuste de ângulo vertical e horizontal
VCB-L1B
Suporte de montagem vertical para série VXL
- Modelos compatíveis: VXL1-24/16
- Suporte para montagem de coluna para série vertical VXL
VCSB-L1B
Suporte de montagem vertical para série VXL
- Modelos compatíveis: VXL1-24/16
- Suporte ajustável de coluna para série VXL vertical com capacidade de ajuste de ângulo para baixo
HCB-L1B
Suporte de acoplamento horizontal para série VXL
- Modelos compatíveis: VXL1-24/16/8
- Expansão de suporte de coluna para série VXL horizontal
PWMB-L1B-WR / PWMB-L1W-WR
Pole and wall mount bracket for VXL1-24/16/8-WR
- Compatible Models: VXL1-24/16/8-WR
- Pole and wall mount bracket with vertical and horizontal angle adjustment capability for outdoor installation
- Weather-resistant
PA-L1B
Pole Mount Bracket for VXL series
- Compatible Models: VXL1-24/VXL1-16/VXL1-8 and VXL1-16P
- Expansion adapter to pole mount the VXL series speaker
- Dimensions 46.5(W) × 190(H) × 98(D) mm
- Suitable for pole diameter of 35 mm
- Net weight 0.60 kg
ST-L1Ba / ST-L1Wa
Speaker transformer for VXL series
- Compatible Models: VXL1-24/16/8 (-WR)
- Speaker transformer for high-impedance systems
- Weather-resistant, IP55 rating
Caraterísticas
Som. Inteligente. Suave.
A série de alto-falantes line array VXL combina qualidade de som excepcional e formato fino como ninguém. Ideal para vários ambientes.
Os alto-falantes line array têm excelente projeção, volume uniforme e qualidade de som. Ideal para ambientes amplos, é uma ótima opção para salas multiuso, salas de conferência e de aula, ou em instalações que exigem clareza no som.
A série VXL inclui três modelos com diferentes quantidades de altos-falante. Dá para combinar os modelos de acordo com o espaço e a situação.
As caixas gradeadas slim de 54 milímetros de largura, com design elegante em curva, combinam bem com qualquer decoração. O som uniforme reproduz voz e música com alta qualidade em uma ampla gama de aplicações.
Line Array Slim que combina Elegância com Elevada Qualidade de Som
As colunas da série VXL têm apenas 54 milímetros de largura, apresentando um perfil elegante que combina sem esforço com qualquer decoração. A chave para as dimensões notáveis destas colunas são os altifalantes full-range de 1,5” polegadas. É claro que o visual elegante não é o principal argumento. Os pequenos altifalantes de 1,5” foram cuidadosamente desenhados com magnéticos de neodímio e materiais de alta qualidade para oferecer uma resposta natural até aos 77 Hz*, em full range, que é ideal para discursos e para a reprodução de música.
*No caso da VXL 1 - 24

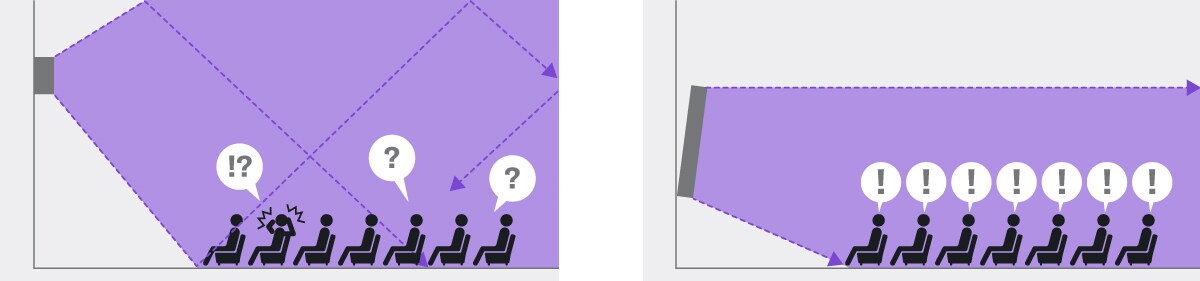

Os altifalantes estão dispostos verticalmente para criar uma linha que obtenha uma projeção proeminente. O som não se espalha na direção vertical evitando assim as reflexão indesejadas, as VXL são capazes de fornecer alta definição na área-alvo.
The following is a quick reference guide for appropriate selection of the VXL series.
D: Distance from the speaker to the farthest audience*
*The SPL difference between the nearest and the farthest is within 10dB SPL.
| Distance D | |
|---|---|
| VXL1-8 | 9.5m (31 feet) |
| VXL1-16 | 13.5m (44 feet) |
| VXL1-24 | 25m (82 feet) |
For much larger space, the use of double speakers in vertical coupling is recommended.
| Distance D | |
|---|---|
| VXL1-16 + VXL1-16 | 33m (108 feet) |
| VXL1-24 (upper) + VXL1-16 (lower) | 42m (138 feet) |
| VXL1-24 + VXL1-24 | 46m (151 feet) |
*Distance from the speaker to the nearest audience: 4m
*Distance from the floor to the bottom of the speaker: 1.1m
Dispersão Otimizada
Os altifalantes utilizados na série VXL contribuem para dispersão horizontal de 170° e uma dispersão vertical de 20° (+ 10° -10 °). Um switch no painel traseiro permite que a dispersão vertical seja expandida para baixo em 40° (+ 10° -30°) para poder cobrir uma ampla gama de aplicações.* O nível de pressão sonora e a cobertura podem ser ajustados de acordo com a combinação de modelos com diferentes números de unidades de altifalantes, ampliando a gama de potenciais aplicações.
* A dispersão vertical VXL1-8 é fixada a 40° (+20º ~ -20º)
Expansão da cobertura vertical

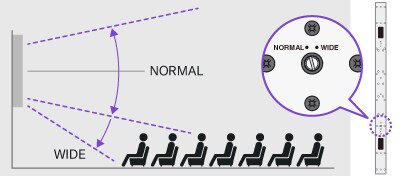

A cobertura vertical pode ser ajustada através de um switch no painel traseiro. Ajustar o switch para "Wide" expande o ângulo de dispersão somente na direção descendente, melhorando a cobertura na parte frontal da área de audição em situações onde as colunas estão instaladas numa localização alta.
Weather-resistant Models
The VXL lineup includes weather-resistant models designed to be used safely outdoors. With a structure that prevents penetration from rainwater, the VXL-WR achieved an IP55 protection rating. Newer enhanced coating processes and speaker unit materials have been implemented to improve UV resistance and rust prevention performance.
More advanced anti-rust measures have been applied to the weather-resistant models, such as replacing screws on surfaces exposed to the environment with highly rust-resistant stainless steel, and changing assembly and manufacturing processes to prevent damage to the coating that protects the main body from rust.
*Do not install this product in harsh environments that exceed the applicable IP protection rating, or where salt damage or corrosive gases are generated, as this may cause failure.
Suitable applications
- BGM for outdoor terrace of restaurants and cafes, or for theme parks
- Public outdoor spaces
- Religious facilities such as mosques
Do not install this product in the following locations
- Locations that may be affected by salt damage
- Locations that may be affected by corrosive gas
- Locations that may be concerned about loosening screws by a lot of vibration
- Locations that may be subjected to extremely high temperatures and humidity, in particular, locations in which condensation easily forms
- Locations that may be subjected to extremely low or high temperatures, or where the ambient temperature is outside the range of the recommended operating temperature
Operating temperature range: -10°C to 50°C
- Locations in which snow accumulation or falling packed snow is expected
*We do not guarantee that there will be no aging or malfunction of this product in environments other than those mentioned above.
Outdoor mount bracket
Dedicated mount bracket with weather resistance and strength for outdoor use are available.
- PWMB-L1B/W-WR
Flexibilidade nas Instalações
Além dos suportes de parede, fornecidos de origem, está disponível uma variedade de acessórios opcionais que facilitam várias possibilidades de instalação e configurações em praticamente qualquer ambiente.
Além dos suporte de parede WMB-L1 com capacidade de ajuste de ângulo vertical e horizontal, do suporte VCB-L1 para montagem vertical, do suporte VCSB-L1 para montagem vertical com capacidade de ajuste de ângulo descendente e do suporte HCB-L1 para montagem horizontal, está disponível um transformador de coluna ST-L1 para a configurar sistemas de alta impedância.
-
VXL1-16 with included bracket
-
2 x VXL1-16 with VCSB-L1, VCB-L1 and WMB-L1
-
2 x VXL1-16 with HCB-L1 and WMB-L1
-

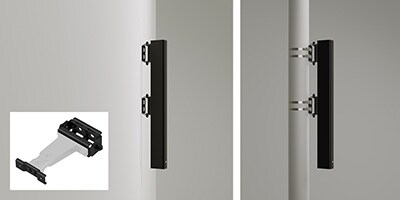

VXL1-16 with PWMB-L1-WR *Pole bands are not included
-

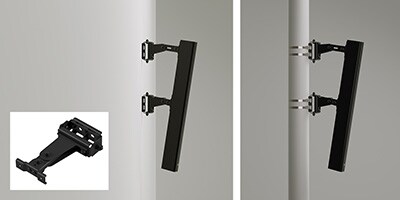

VXL1-16 with PWMB-L1-WR (Bracket for 2-axis adjustment of a single array dedicated for outdoor-use)
*Pole bands are not included
Dedicated Speaker Presets
The VXL series come with dedicated speaker presets to maximize their sound performance according to the type of installation and application.
| Speaker Presets (File name) | Description | |
|---|---|---|
| VXL1-** |  |
For a single speaker, mounted on the wall. |
| VXL1-**_spch |  |
For a single speaker, mounted on the wall. Optimized for speech use. |
| VXL1-**_sub |  |
For a combination with VXS10S/VXS10ST subwoofer, mounted on the wall. Optimized for music playback. |
| VXL1-**_free |  |
For a single speaker, mounted on the pole. |
| VXL1-**_**hc |  |
For double speakers in horizontal coupling, mounted on the wall. |
| VXL1-**_##vc |  |
For double speakers in vertical coupling, mounted on the wall. |
Sistemas
Exemplo de Sistema 1: Sala de Conferências
Este sistema foi desenhado para fornecer o som ideal em reuniões e conferências, fazendo uso da excelente projeção fornecida pelas VXL1-16 e garantir um amplo volume e definição no fundo da sala. O perfil slim adiciona um toque visual sofisticado à decoração do espaço!
Exemplo de Sistema 2: Auditório
As colunas Line Array instaladas verticalmente fornecem facilmente uma cobertura completa e uniforme numa sala tipo auditório.
