PM5DMesa de Mistura Digital

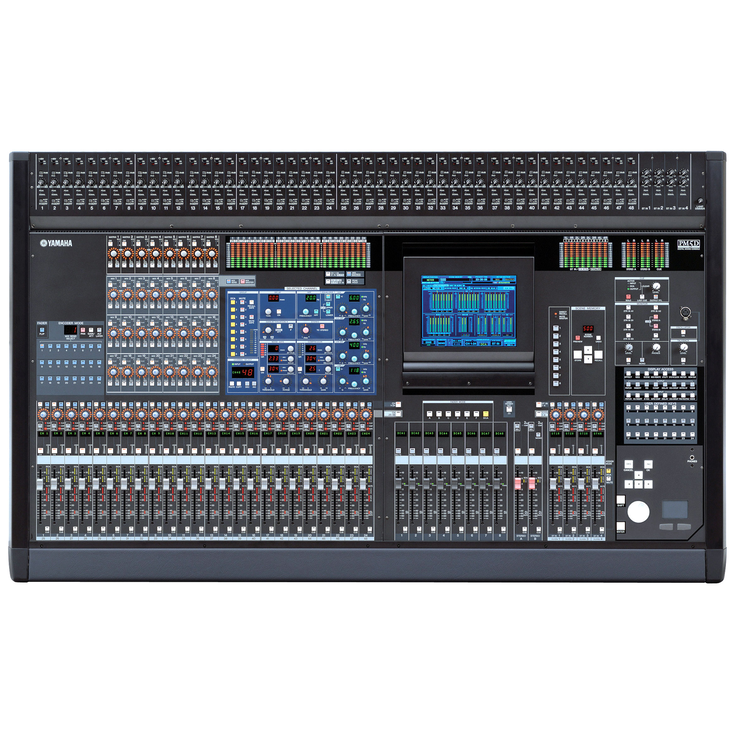

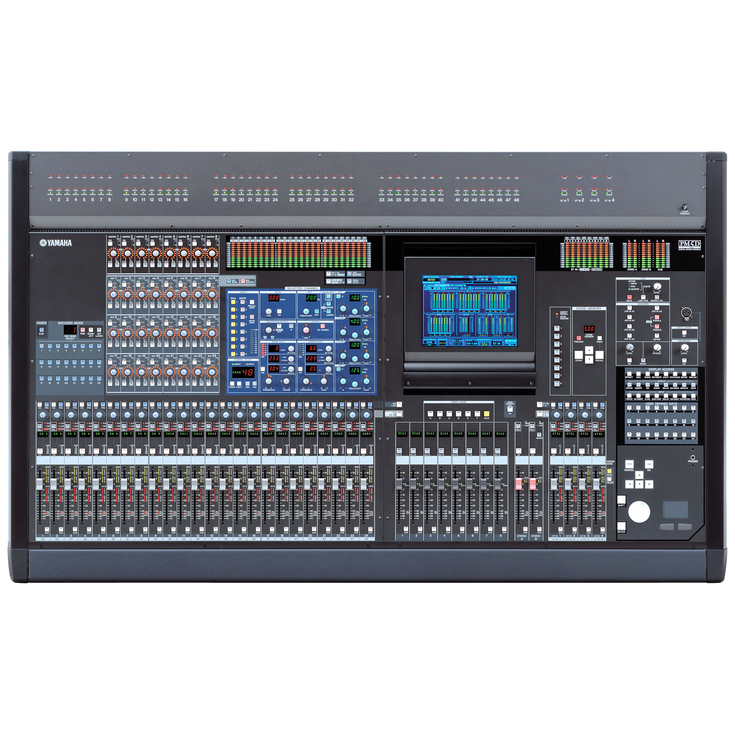

As consolas básicas PM5D e PM5D-RH diferem apenas na funcionalidade de entrada. A PM5D inclui amplificadores de cabeça padrão de alto desempenho, enquanto a PM5D-RH adiciona a capacidade de recuperação do amplificador de cabeça, que permite que as definições de ganho do amplificador de cabeça sejam recuperadas, juntamente com os outros dados de cena da consola.

Numa estrutura surpreendentemente compacta que pesa apenas cerca de 100 quilogramas, a PM5D disponibiliza 48 entradas mono e 4 entradas estéreo, 24 barramentos de mistura e 2 saídas estéreo e 8 saídas de matriz (expansíveis). Os barramentos de mistura podem ser trocados para o modo "variável", para uma utilização como barramentos auxiliares, ou para o modo "fixo", para operação de barramento de grupo pré ou pós-pan. Um conjunto completo de conetores físicos de I/O proporciona uma maior capacidade de patching e uma ampla compatibilidade do sistema. Embora o patching interno de I/O digital proporcione um extraordinário controlo de encaminhamento de sinal quando necessário, a PM5D possui conetores dedicados para ligação direta, sem necessidade de patching, da mesma forma que configuraria uma consola analógica convencional. Mas pode pôr em prática o poder do patching digital sempre que precisar de especificar pontos de inserção, saídas diretas, pontos de medição, pontos de entrada do processador dinâmico. Ou seja, uma vasta gama de possibilidades de patching que simplesmente não seriam possíveis no domínio analógico.

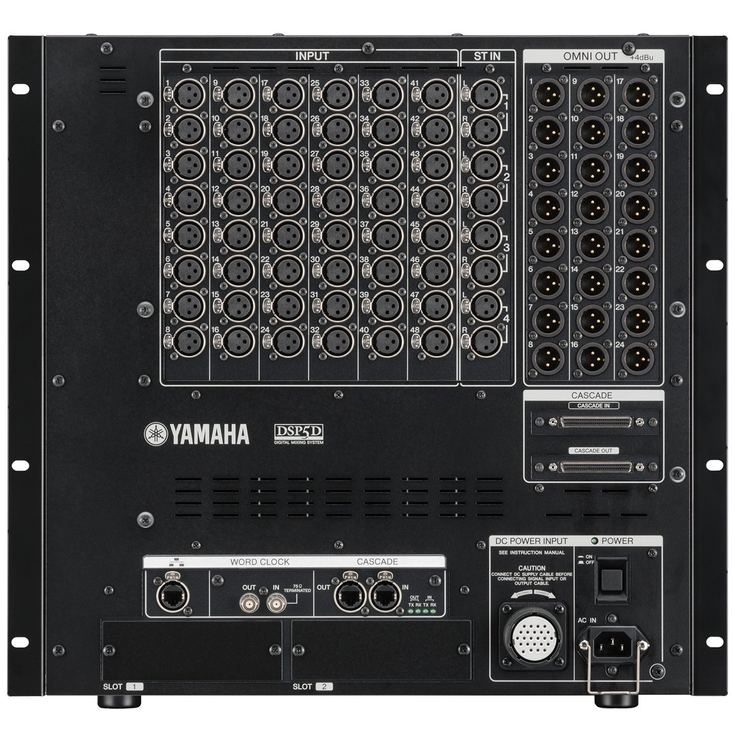

Se a capacidade fornecida apenas pela consola PM5D não satisfaz as suas necessidades, o sistema PM5D-EX pode ser exatamente aquilo que precisa. Este poderoso pacote de som ao vivo e de gravação combina uma Consola de Mistura Digital Yamaha PM5D com um Sistema de Mistura Digital DSP5D, dando-lhe a capacidade de I/O e de processamento de duas consolas PM5D, controladas a partir de uma única superfície de controlo. Trata-se de um total de 96 canais de entrada mono e 8 canais de entrada estéreo numa configuração muito flexível e poderosa. Após algumas ligações simples, o DSP5D torna-se parte integrante da consola PM5D e pode ser controlado a partir da superfície de controlo PM5D, da mesma forma que as funções internas. Assim, apesar de ter 96 entradas de microfone e 48 saídas omni (24 barramentos de mistura e 16 barramentos de matriz), bem como uma potência de processamento duplicada, pode simplesmente ligar as suas fontes e dispositivos de saída e misturar de imediato, sem ter de passar por outra curva de aprendizagem. O sistema PM5D-EX está disponível com a consola PM5D ou PM5D-RH.

Eis um exemplo perfeito de uma funcionalidade que foi implementada em resposta ao feedback no terreno. Uma gravação ao vivo feita durante um ensaio ou uma atuação pode ser temporariamente corrigida (patched) na cena atualmente recuperada sem afetar permanentemente a configuração de patches armazenada nessa cena. O material pré-gravado pode assim ser utilizado para a configuração e o ajuste pormenorizado quando os músicos ou executantes não estão disponíveis. Basta um simples clique para mudar de fontes de microfone para faixas de reprodução, ou uma combinação de ambas. E porque a Verificação de Som Virtual está isolada do controlo de cena, pode recuperar, editar e voltar a guardar cenas no modo Verificação de Som Virtual sem receio de armazenar alterações de patches. Ao contrário de características semelhantes encontradas noutras consolas, a PM5D permite-lhe atribuir canais individuais à função Verificação de Som Virtual, conforme necessário, para que possa manter os canais de efeitos sonoros ou BGM ativos enquanto faz uma verificação de som.

Os canais de entrada fornecem uma gama de características que se esperam de uma consola de som ao vivo de primeira classe: pad de 26 dB, controlo de ganho contínuo de 44 dB na PM5D ou corte de ganho de 72 dB na PM5D-RH, phantom power (alimentação fantasma), fase, HPF e equalizador paramétrico de quatro bandas. Existem também muitas funções que não se encontram em nenhuma consola analógica, como a escolha de dois tipos de equalização, porta independente e dinâmica de compressão para cada canal, atenuação/ganho digital, delay e descodificação MS. Os barramentos de mistura, estéreo e matriz também disponibilizam estas características, com exceção do controlo de ganho, dinâmica de porta e capacidade de atribuição, que não são necessárias nos barramentos de saída. Os barramentos de mistura e estéreo incluem um equalizador paramétrico de oito bandas, em vez do equalizador paramétrico de quatro bandas nos canais de entrada, para um controlo adicional do equalizador de saída. Também pode emparelhar canais horizontal e verticalmente e ligar parâmetros de equalização e compressão entre canais específicos.

Para além da extensa capacidade de processamento fornecida pelas funções de canal, a PM5D possui oito processadores multi-efeitos de alto desempenho e 12 equalizadores gráficos incorporados. O sistema de patching de I/O digital pode ser usado para os inserir numa variedade de pontos no caminho do sinal ou podem ser usados num loop padrão do tipo envio/retorno. No entanto, como nem todas as aplicações requerem a utilização total de oito poderosos processadores de efeitos, alguma dessa potência pode ser desviada para fornecer uma capacidade adicional de equalização gráfica e paramétrica inserível, conforme necessário. A PM5D também vem com os incomparáveis VCM e REV-X da Yamaha integrados! Tem acesso imediato aos aclamados programas REV-X Reverb, bem como aos programas Compressor276, Compressor260 e EQ601, do pacote AE-011 Channel Strip, e aos programas Open Deck, do pacote AE-021 Master Strip. Os efeitos podem ser editados a partir do ecrã e dos controlos da consola, ou a partir de um computador com o software PM5D Editor fornecido. Os equalizadores gráficos podem ser atribuídos aos faders DCA para controlo direto de reforço/corte de bandas de frequência individuais. É claro que, se estiver a utilizar o sistema PM5D-EX expandido, a sua capacidade de processamento é efetivamente duplicada.

A PM5D oferece um formato de controlo que será familiar a qualquer pessoa que tenha utilizado qualquer outra consola Yamaha: a secção Selected Channel (Canal Selecionado) e a secção Scene (Cena) são bons exemplos. Mas na PM5D estas funcionalidades foram aperfeiçoadas e otimizadas para som ao vivo, com ênfase no acesso rápido e fácil. Algumas características evoluíram a partir das características encontradas na consola digital ao vivo PM1D, de referência, tais como 25 teclas atribuíveis definidas pelo utilizador, para além de oito teclas Direct Recall (Recuperação Direta), para recuperação de cenas. A função Fader Mode permite-lhe atribuir operações específicas aos faders DCA para acesso e controlo rápidos e centralizados, e as teclas Encoder Mode de acesso direto atribuem instantaneamente uma gama de funções importantes aos codificadores de canal. Existe um espaço para "anotar" por baixo dos codificadores de canais e das teclas definidas pelo utilizador, caso prefira o método tradicional de identificação de canais. É fornecida uma funcionalidade completa de memorização e recuperação de cenas, com segurança de recuperação para evitar alterações de parâmetros indesejadas.

A PW800W é uma fonte de alimentação universal que fornece energia limpa e estável em qualquer parte do mundo, mesmo com tensões de linha tão baixas como 85V. Pode ser ligada uma segunda fonte de alimentação PW800W através de um único cabo de ligação, para um funcionamento redundante à prova de falhas. Esta unidade compacta de montagem em rack 3U pesa apenas cerca de 10 kg, para facilitar o transporte e a colocação.
