RSio64-DBastidor E/S
O RSio64-D é um interface áudio que pode converter formatos entre Dante e Mini-YGDAI até 64 inputs e 64 outputs.
Caraterísticas
O alinhamento de cartão extensivo de Mini-YGDAI numa rede Dante.
O RSio64-D, a novidade mais recente na série R, é um interface áudio que pode converter formatos entre Dante e Mini-YGDAI até 64 inputs e 64 outputs. Oferece igualmente capacidade flexível de routing. Quatro entradas para cartão Mini-YGDAI permitem a utilização de cartões para uma grande variedade de formatos de entrada e saída, assim como funcionalidades de processamento, numa ligação a uma rede Dante para som ao vivo, emissão, gravação, pós-produção e outras aplicações. O RSio64-D também suporta configuração remota a partir das consolas das séries CL e QL.
Compatibility cards
-
Flexibility Ready for a Wide Range of Applications

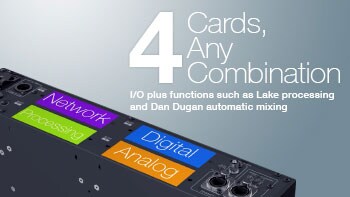

Cartões Mini-YGDAI oferecem uma variedade de opções de entrada/saída e de processamento
Mais de 30 tipos de cartão Mini-YGDAI podem ser utilizados com o RSio64-D. Não só cartões para entrada/saída que gerem formatos como AES/EBU ou ADAT, mas também cartões de processamento que oferecem capacidades tais como a de processamento Lake ou mistura automática Dan Dugan, entre outras.

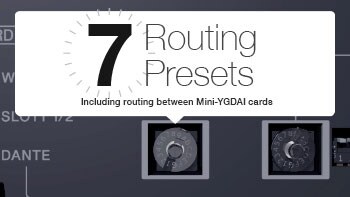

Sete predefinições genéricas de routing, incluindo routing entre cartões Mini-YGDAI
Para tornar o RSio64-D ainda mais conveniente e fácil de utilizar enquanto router e conversor de formatos, vêm integradas no equipamento predefinições para sete padrões básicos de routing, incluindo routing entre cartões Mini-YGDAI. Um interruptor no painel frontal permite a escolha direta de routing um-para-um Dante/Mini-YGDAI, routing múltiplo Mini-YGDAI/Mini-YGDAI e outras opções concebidas para servir uma grande variedade de aplicações. Também vem incluída uma configuração de utilizador programável.
-
Reliability No interruptions
Suporta matrix patching a partir de um R Remote V3 ou de uma consola das séries CL/QL
Utilização com aplicações de software R Remote ou com consolas das séries CL ou QL, suporta matrix patching para que possa ser configurado um routing mais complexo, caso seja necessário.

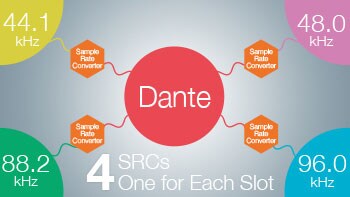

SRC’s para todas as entradas Mini-YGDAI
Sincronização temporizada é um problema quando se faz a ligação entre diferentes formatos áudio. Cada entrada de Mini-YGDAI inclui um Sample Rate Converter (SRC) para que dispositivos a operar segundo diferentes tempos possam ser ligados entre si sem ruídos indesejados ou interrupções de sinal.

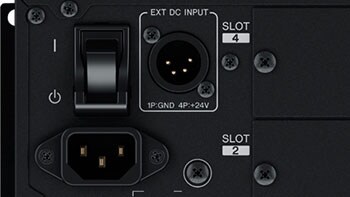

EXT DC INPUT para fontes de energia redundantes
Para além do principal conector AC IN, uma fonte de energia externa de +24V DC pode ser ligada através de um conector XLR-4-32 do tipo EXT DC INPUT, para servir de reserva à fonte de energia principal interna. A entrada de AC principal também apresenta um interruptor tipo V-Lock que ajuda a prevenir um corte de energia acidental.
Suporta redundância Dante
A confiança neste sistema é de primeira ordem graças ao suporte total de Dante para redes redundantes primária e secundária, o que é essencial para ter uma infraestrutura sólida e sem interrupções. O desligar ocasional de um cabo ou falha de um interruptor de ligação de rede não irá prejudicar a operacionalidade da rede ou interromper o sinal áudio. Em casos em que a redundância não seja um requisito, as portas primária e secundária podem ser ligadas para uma simples e rápida ligação em cadeia.
Sistemas
-
System Examples Endless Potential
With support for Yamaha's comprehensive range of Mini-YGDAI cards and seven preset routing patterns plus one user-programmable routing pattern, the RSio64-D can function as a key component in an almost unlimited variety of applications.
Example 1: Interfacing to amp racks and RF receivers
With four MY16-AE AES/EBU cards installed, the AES/EBU output from RF receivers can be converted to Dante format and fed to a CL or QL series console, while the Dante signal is converted to AES/EBU for connection to digital-input power amplifiers. Sample rate converters are provided for each of the RSio64-D slots, so devices operating on different word clocks can be connected without causing signal interruptions or increasing noise.
Example 2: Lake processing 1
In this example MY8-LAKE processor cards are installed in slots 1 and 3 while MY8-DA96 cards are installed in slots 2 and 4. With this setup Dante input from a CL or QL series console can be fed to the MY8-LAKE cards and then simultaneously output via Dante, the AES/EBU outputs of the MY8-LAKE card, and the analog outputs of the MY8-DA96 card after processing.
* The RSio64-D sample rate converters cannot be used with the MY8-LAKE AES/EBU inputs. Word clock synchronization must be provided if the MY8-LAKE AES/EBU inputs are to be used.
Example 3: Lake processing 2
The RSio64-D can be used as a stand-alone Lake processor with analog and digital I/O if MY8-LAKE cards are installed in slots 1 and 3 while MY8-ADDA96 cards are installed in slots 2 and 4. This setup also allows the analog input signals to be connected to a Dante network.
* The RSio64-D sample rate converters cannot be used with the MY8-LAKE AES/EBU inputs. Word clock synchronization must be provided if the MY8-LAKE AES/EBU inputs are to be used.
Example 4: EtherSound Bridge and AVIOM
An AVIOM16/O-Y1 AVIOM card installed in slot 1 allows connection to a personal monitor system. If an MY16-ES64 EtherSound card is also installed in slot 2 while MY16-EX I/O expansion cards are installed in slots 3 and 4, it becomes possible to simultaneously convert between Dante and EtherSound. The sample rate converters provided for each RSio64-D slots allow Dante and EtherSound signals based on different word clocks to be connected without causing signal interruptions or increasing noise.
Example 5: Video I/O
Four MY8-SDI-ED embed/de-embed cards can be installed in the RSio64-D slots to provide bi-directional conversion between Dante and HD-SDI/SD-SDI signals. The sample rate converters provided for each RSio64-D slots allow devices operating on different word clocks to be connected without causing signal interruptions or increasing noise.
