Série R (AD/DA)Bastidor E/S

O ""som natural e musical"", que era um elemento-chave da política de design da série CL, tem aqui continuação sem comprometer na Série R. Construção mecânica, layout da placa de circuito, fonte de alimentação, grounding (Massa/Terra) e a seleção de peças foram todas executadas com uma atenção meticulosa quer aos detalhes, quer à qualidade, em combinação com exaustivos testes de performance audição em cada fase de desenvolvimento. O resultado é… um som natural, musical!

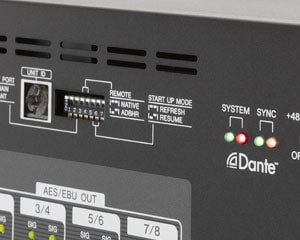

O protocolo de áudio de rede Dante desenvolvido pela Audinate oferece óptima escalabilidade e flexibilidade do sistema. O número necessário de entradas e saídas de áudio pode ser colocado onde forem mais necessárias, e a capacidade para implementar as ligações redundantes torna possível a concepção de um sistema que irá fluir mesmo em situações de problemas técnicos. Com componentes da série CL, pode ser facilmente configurado um sistema encadeado completo sem a necessidade de switches de rede. O software de controlo Dante instalado num computador pessoal permite um alinhamento (patch) flexível dos dispositivos na rede.

Componentes da série CL não são os únicos dispositivos de áudio profissional da Yamaha que trabalham com a série Rio I/O racks. Com o cartão Dante-MY16-AUD Mini-YGDAI da Audinate instalado, a M7CL, LS9, DME64N, assim como outros aparelhos pro-áudio Yamaha compatíveis, podem ser utilizadas com dispositivos da Série R em sistemas de rede Dante eficazes e resistentes. Os amplificadores Rio3224-D, Rio1608-D e Ri8-D podem ainda ser controlados directamente a partir do interface da M7CL, LS9, ou outra mesa de mistura compatível.

Quando várias mesas de mistura estão ligadas a uma unidade de rack I/O, os ajustes de ganho analógicos efectuados pelos operadores da mesa de mistura podem resultar em inesperadas alterações do nível. A série Rio possui uma função de compensação de ganho que funciona com as mesas de mistura da série CL para compensar automaticamente ajustes de ganho analógicos em fase digital, de modo a que o nível do som transmitido a partir da unidade de rack da Série R I/O para a rede permaneça constante.

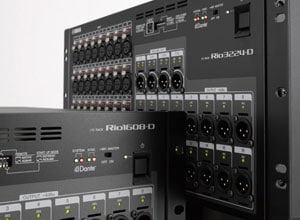

Além do modelo Rio3224-D e D-Rio1608, que foram lançados em conjunto com as mesas de mistura da série CL, o modelo Ri8-D apenas para entradas e o modelo Ro8-D apenas para saídas já estão ambos disponíveis, elevando para quatro modelos da série, reforçando o conceito subjacente da Série R: ""o número de entradas e saídas que precisar, e onde quer que precise"". O Ri8-D pode ser usado como rack de entradas portátil, e o Ro8-D pode ser usado para saídas, numa sala de amplificação, por exemplo. As possibilidades são vastas, facilitando a tarefa de combinar sistemas de qualquer tamanho ou complexidade.

R Series I/O units work just as well with Dante-capable devices such as a NEXO NXAMP equipped with the NXDT104 card as they do with CL Series consoles. Discovery and patching for the Rio I/O and NXAMP can be managed directly from the CL console without the need for a computer and Dante Controller software.

The Rio3224-D handles stage-side I/O, while Ri8-D units serve as a portable input racks on stage and at the console position. An Ro8-D is located in the hall’s or theater’s amp room, delivering audio to the system’s power amplifiers.

Rio Series I/O units can be used with a PM5D console and DME64N digital mixing engine to create a 96 kHz system. Rio input signals are mixed at the PM5D, and then returned to the Rio units after processing via the DME64N. Even relatively complex routing like this can be easily managed via simple physical cabling and virtual patching via the Dante Controller software.

* The PM5D and DME64N must be equipped with the Audinate Dante-MY16-AUD interface card.

* The Dante Controller software is required to set up to allow Rio Series head amplifier control from the PM5D console.
