SWP1

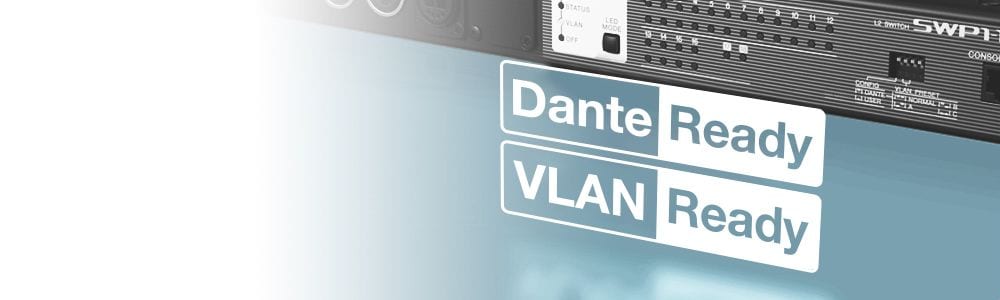

Redes Dante simples não são difíceis de configurar e operar, mas à medida que a complexidade da rede aumenta, os switches utilizados precisam de ser otimizados para trabalharem com o protocolo Dante, de forma a obterem a maior estabilidade possível. Configurar QoS, IGMP Snooping e outros parâmetros de um interruptor inteligente pode ser uma tarefa desafiante, uma vez que requer conhecimento especializado que está mais no domínio dos técnicos de TI do que dos engenheiros de som. A série SWP1 permite uma configuração otimizada para Dante que pode ser selecionada com um toque num switch DIP. Não requer experiência prévia ou treino especializado.

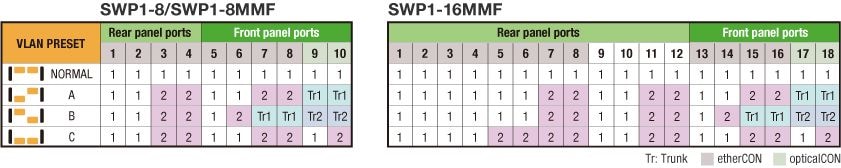

Uma rede verdadeiramente eficiente deve ser capaz de gerir vários dispositivos em simultâneo: comunicação Dante, StageMix e outras funcionalidades inteligentes, assim como programas de computador que permitem a mistura digital ou controlar a potência de amplificação e muito mais. Mas quantos mais elementos de comunicação combinar numa única rede, maior a probabilidade de eventuais problemas e interferências. A utilização de domínios virtuais de VLAN para isolar vários tipos de dados é a solução ideal, mas este tipo de configuração também exige alguns conhecimentos de informática. A série SWP1 inclui três predefinições VLAN que podem ser facilmente selecionadas através de interruptores DIP. Existe ainda um modo de utilizador (USER) que permite uma customização completa da configuração VLAN. *As portas 9 e 10 do SWP1-8, a porta 10 do SWP1-8MMF e a porta 18 do SWP1-16MMF ficam disponíveis quando se instala o módulo opcional MMF-SWP1.

Os switches de redes da série SWP1 da Yamaha foram especificamente concebidos para fornecer aos utilizadores o maior número de benefícios com a maior gama de possibilidades de configuração e facilidade de gestão. Permitem uma otimização Dante com apenas um toque, para além da capacidade avançada de visualização de redes, enquanto tiram todo o partido das vantagens de capacidades de gestão e transmissão áudio Dante. Yamaha Audio Network Monitor software for Windows works with the SWP1 series to allow comprehensive monitoring and management of not only any connected SWP1 series switches, but connected Dante devices as well. Yamaha’s original L2MS (Layer 2 Management Service) protocol extends “network visibility” capability to any Dante devices connected to SWP1 series switches.

A fiabilidade é essencial para aplicações de som ao vivo. Não há desculpas para interromper o espetáculo devido a problemas de som. Os switches de redes convencionais apresentam geralmente conetores RJ45 para serem compatíveis com os conetores dos computadores aos quais se encontram ligados, mas esta série apresenta conetores etherCON resistentes e fiáveis que são diretamente compatíveis com os conetores etherCON das mesas de mistura das séries CL/QL da Yamaha e outros dispositivos com compatibilidade Dante.

Os modelos SWP1-8MMF e SWP1-16MMF incluem conetores opticalCON com capacidade de multifibra. Ambos os modelos permitem transmissão ao longo de distâncias até 300 metros. O módulo de fibra ótica opcional MMF-SWP1 pode ser adicionado para permitir utilizar dois cabos de fibra ótica para estabelecer uma ligação redundante. O protocolo de Rapid spanning tree (RSTP) também é suportado por ligações redundantes.

Os switches da série SWP1 incluem um conetor do tipo XLR-4-32, para além do convencional conetor AC IN. +24V DC adicionados ao conetor EXT DC INPUT fornecem alimentação redundante que mantém o dispositivo a trabalhar mesmo que ocorra algum problema ao nível da alimentação AC. Para maior fiabilidade o conetor AC é do tipo de tranca (V-Lock), o que minimiza a possibilidade de acidentalmente se desligar.

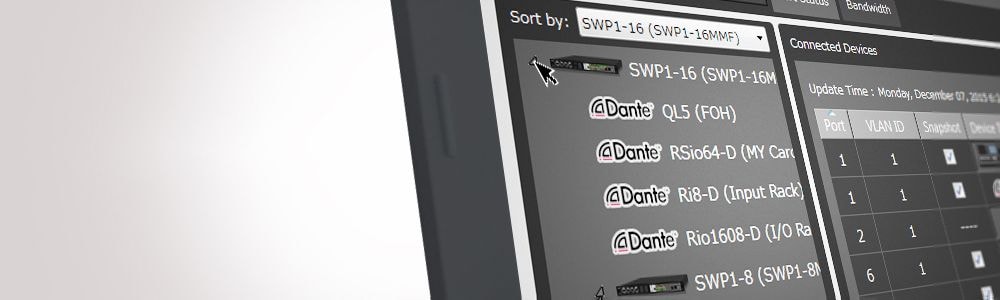

Compreender como é que vários switches instalados em diferentes locais se encontram ligados, assim como os dispositivos de rede se encontram ligados a esses switches, é uma tarefa desafiante e morosa. A aplicação Yamaha Audio Network Monitor torna a topologia geral da rede bastante percetível, fornecendo ao utilizador uma visualização detalhada sobre as interligações entre os vários switches e os dispositivos Dante. Para tal basta apenas ligar um computador Windows ao switch SWP1 mais próximo e lançar o programa Yamaha Audio Network Monitor.

A aplicação Yamaha Audio Network Monitor inclui um ecrã que apresenta o estado das várias portas e da banda, que mostra claramente o estado da ligação de cada switch à porta da rede, informação sobre os dispositivos ligados em rede, a velocidade de transmissão em cada porta e a utilização de banda por cada porta.

A informação sobre os dispositivos e sua monitorização também se encontra disponível para qualquer dispositivo Dante ligado a switches da série SWP1 na rede. A capacidade de monitorizar o estado primário e secundário de cada porta, assim como de emitir e receber a transmissão é importante para obter uma comunicação áudio Dante fiável. Esta capacidade permite-lhe controlar o estado geral de funcionamento da sua rede.

Um botão para o Controlador Dante no topo do interface do Yamaha Audio Network Monitor permite-lhe iniciar o Controlador Dante com apenas um clique (o programa do Controlador Dante deve encontrar-se previamente instalado no computador). Alternar de forma eficiente entre o Yamaha Audio Network Monitor e o Controlador Dante permite um controlo total da rede Dante a partir de um único computador.

Pode tirar uma “snapshot” do estado da rede quando for necessário proceder à sua configuração. O programa pode registar de forma automática as definições configuradas e avisá-lo quando houver alterações. Pode fazer uma captura de imagem da rede durante o ensaio e depois, por exemplo, poderá ser alertado caso um cabo ou um dispositivo estejam desligados, ou se for estabelecida a ligação errada entre elementos, antes do espetáculo.

Identificar dispositivos ligados a um switch simplesmente pelo seu IP ou endereço MAC é difícil e pode dar azo a erros. Os dispositivos ligados por Dante são identificados por um ícone Dante, assim como a identificação de um dispositivo previamente configurado através do programa Controlador Dante. Pode ainda inserir informação adicional, tal como a localização do dispositivo, nos campos de Etiqueta ou Comentário.

O web GUI para cada dispositivo pode ser selecionado para fornecer acesso a configurações mais detalhadas e permitir atualizações de firmware.
